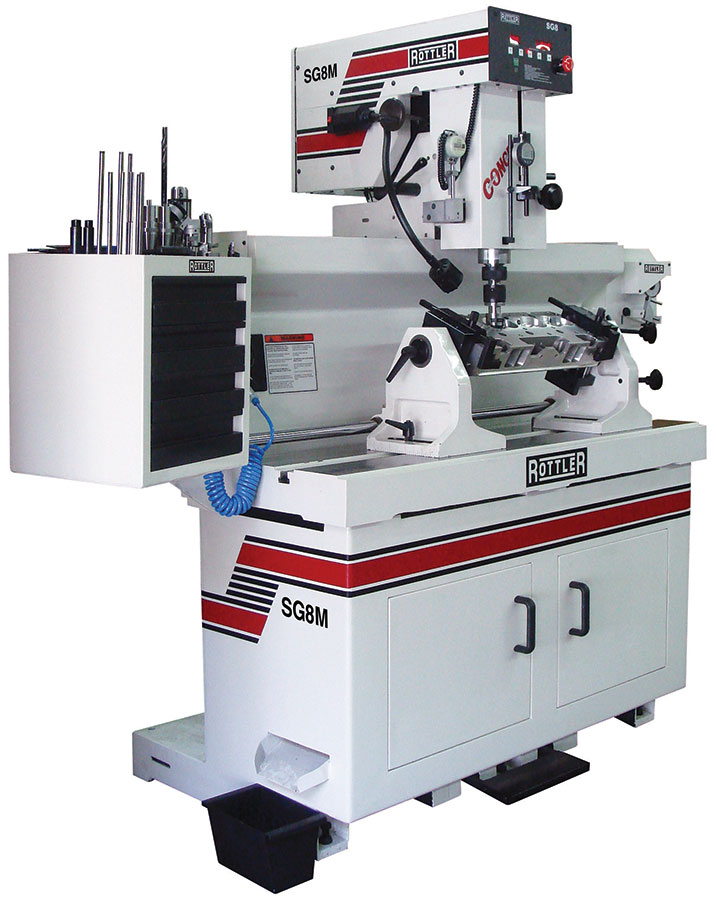

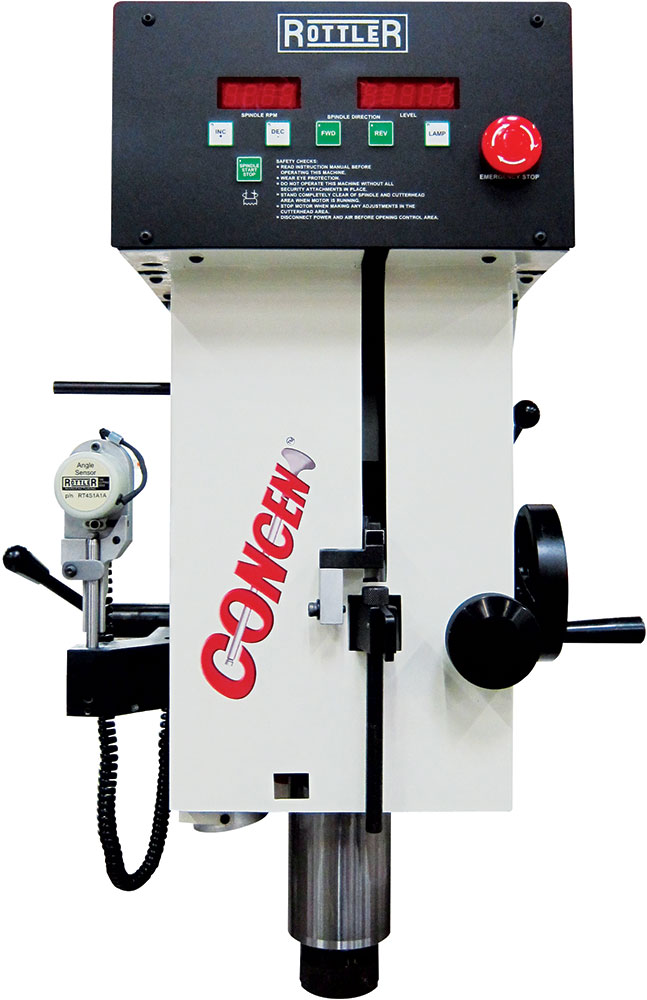

Этот станок использует  проверенную твердосплавную рабочую головку, что и SG8M, но теперь с фронтальным расположением маховика для вертикальной подачи шпинделя.

 Станок имеет два режима управления.

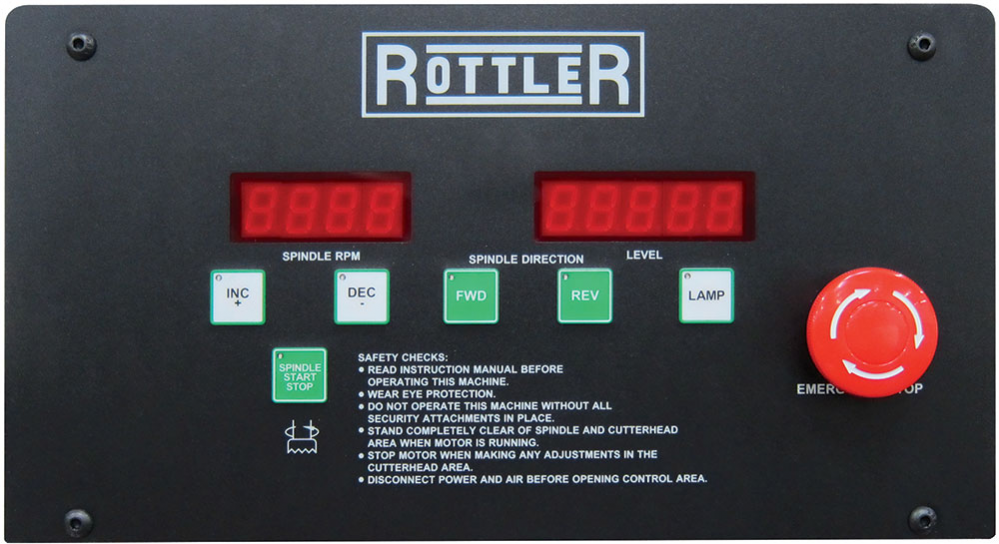

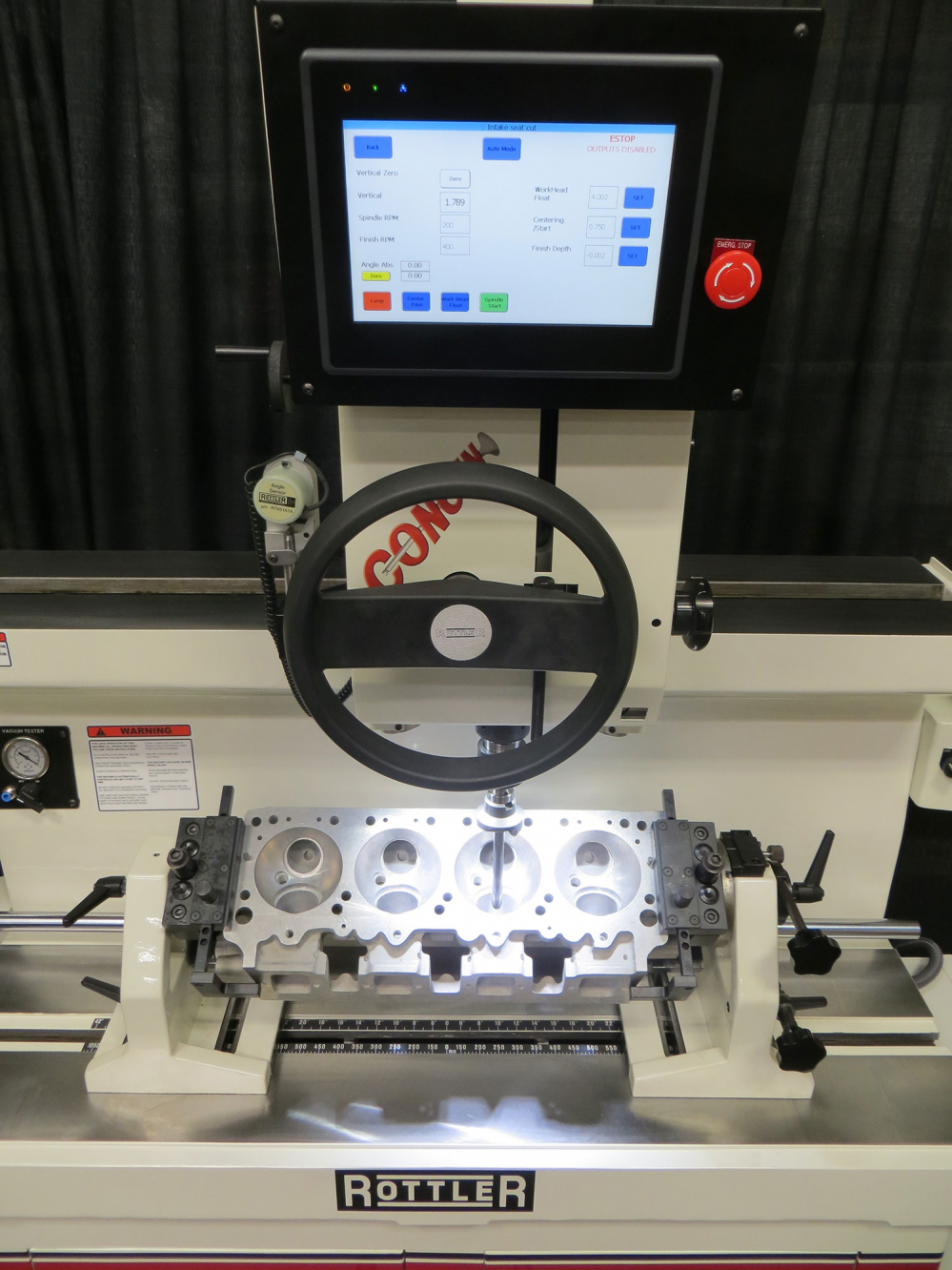

 Ручной. Расположение кнопок на сенсорной панели у него такие же, как и на предыдущих станках серии SG без дополнительного внешнего набора. Вертикальное положение шпинделя отражается на сенсорном экране. Шпиндель необходимо  опустить вниз до тех пор, пока резец не коснется седла клапана, дотронуться на экране до кнопки «ноль», тем самым установив нулевую позицию. После этого цифровой экран будет точно отображать положение шпинделя в любой момент времени. Легко осуществляется переход от низкой к высокой/финишной скорости – для этого предусмотрены две отдельные кнопки  Педаль для зажима и перемещения рабочей головки была устранена,  в настоящее время этими функциями управляют при помощи сенсорного экрана для ручного режима и автоматически для полуавтоматического.

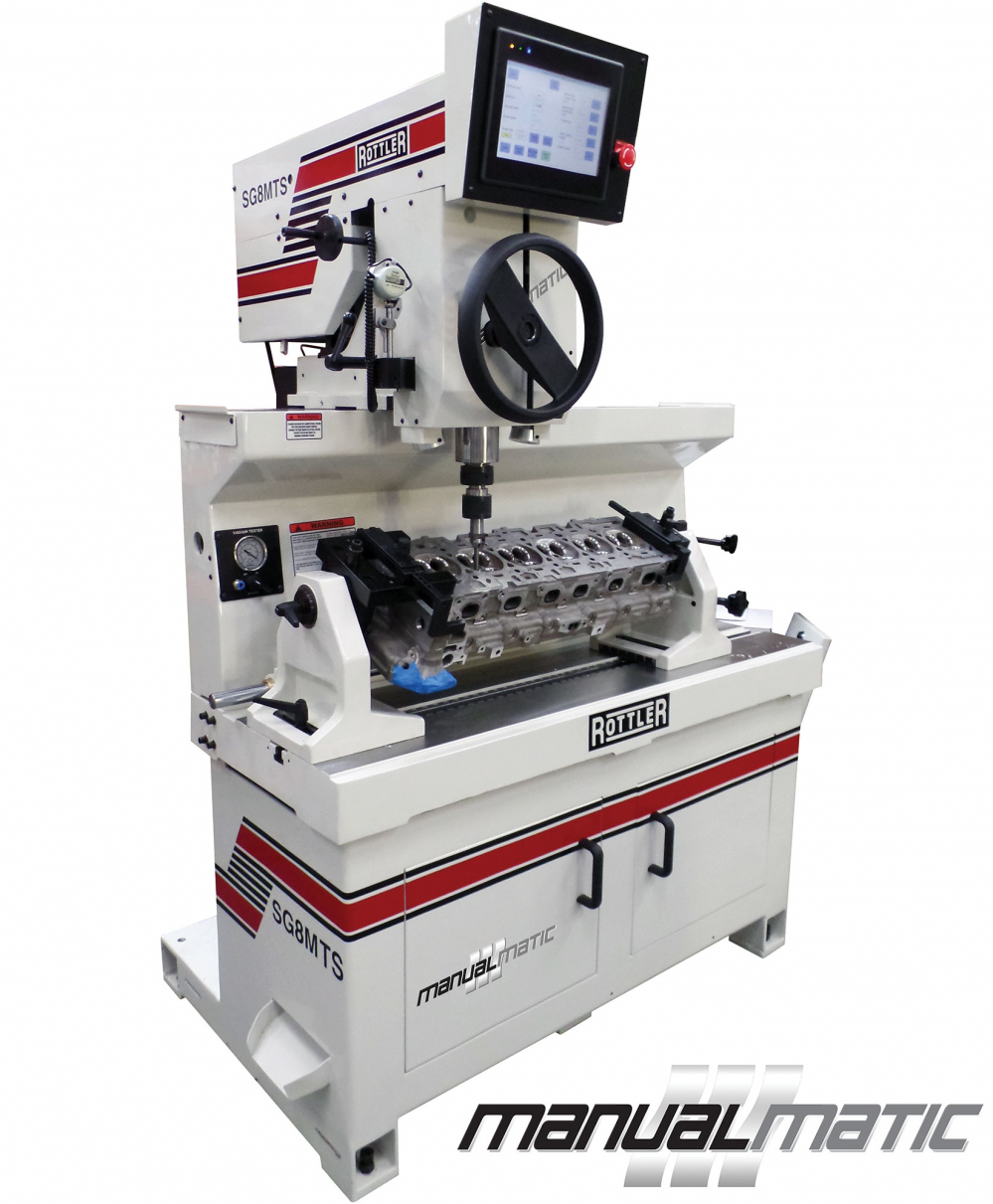

 Полуавтоматический. MANUALMATIC – новый бренд для полуавтоматического режима станков, позволяющего увеличить производительность на 30-50%. Во время обработки седла клапана оператору не нужно нажимать кнопки или переключатели, он просто поворачивает колесо подачи шпинделя вверх или вниз, а система контроля сама осуществляет все рабочие функции, такие как перемещение головки и ее зажим, управление центрированием в направляющей втулке клапана, включение и выключение вращения шпинделя. Когда достигается необходимая глубина проточки седла клапана, автоматически осуществляется переход к высокой/финишной скорости шпинделя для достижения необходимой итоговой глубины поверхности каждого седла клапана.

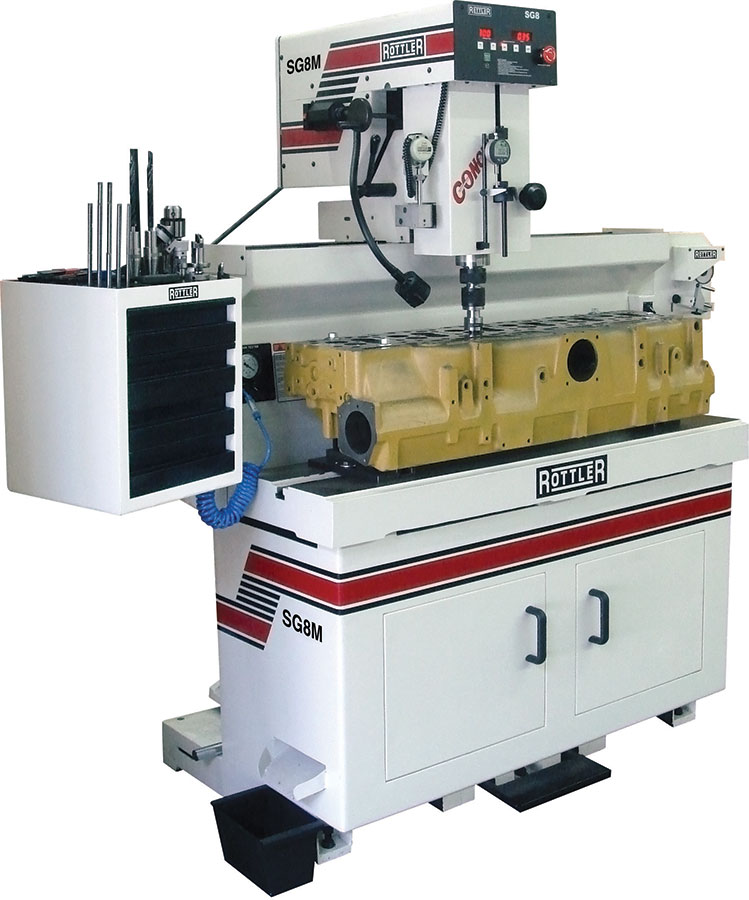

Станок SG8MTS выпускается под торговой маркой CONCEN, что гарантирует Вам приобретение наиболее точного и универсального станка из всех возможных. Специалисты Rottler создали станок с прецизионным твердосплавным центрирующим устройством и легкой шпиндельной головкой с пневматическим приводом, обеспечивающий отличное центрирование при обработке направляющих втулок клапана. Данная технология гарантирует наилучшие показатели соосности седла и направляющей втулки клапана относительно осевой линии среди производителей оборудования в данной сфере. Легко достигается точность до 0,0005 дюймов на дюйм (0,02 мм на 25 мм) и выше.

Отрасли применения включают в себя широкий спектр магазинов и мастерских по продаже, ремонту поршневых двигателей, «разгонка» двигателей гоночных автомобилей, создание новых двигателей, ремонт малых двигателей, в том числе мотоциклов.



Для более подробной информации: См. брошюру, посвященную модели SG8, или позвоните по телефону: +1 (53) 872-7050

·        Соосность – рабочая головка с твердосплавными резцами Rottler, изготовленными с прецизионной точностью. В SG8MTS сочетаются легкий вес рабочей головки и ее возможность легкого перемещения в нужную позицию. SG8MTS обеспечивает идеальную соосность инструмента и направляющей втулки клапана лучше, чем любые другие подобные станки на рынке.

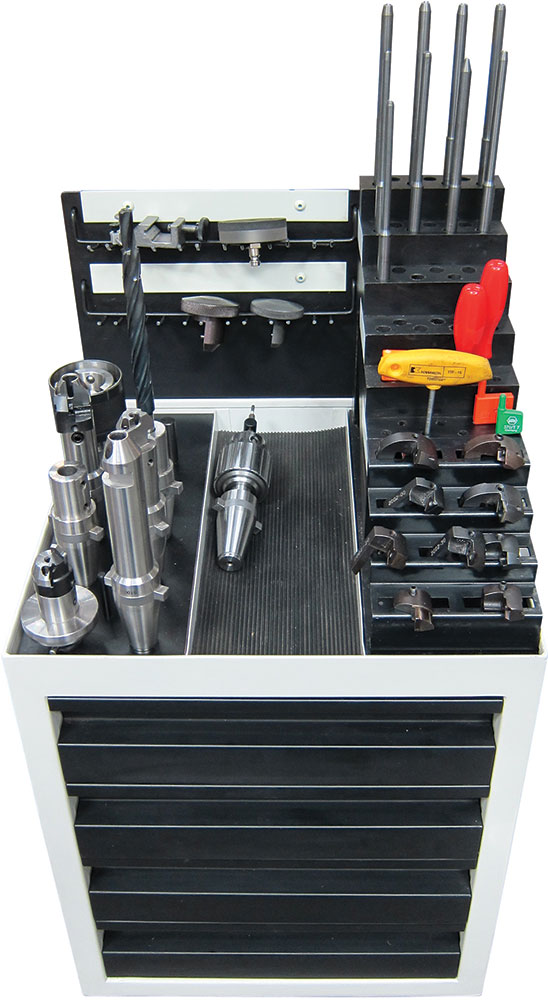

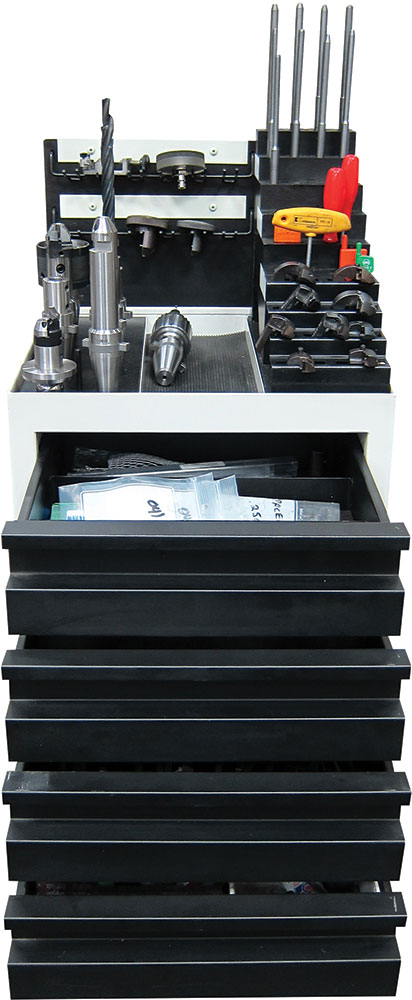

·        Шкаф для инструментов - три выдвижных ящика и верхний лоток позволяют удобно хранить все необходимые инструменты Rottler.

·        Фиксатор с углом поворота 360 градусов обеспечивает быструю установку и легкий доступ со всех сторон к рабочей головке. Зажимы на столе обеспечивают прочность крепления, в то же время свободный доступ для резания и точную соосность.

·        Фрезеровка седел под различным углом - к прецизионным станкам Rottler с ЧПУ предлагаются мелкозернистые твердосплавные режущие инструменты различных конфигураций. В наличии одноугловые, мультиугловые, закругленные и др. фрезы. С помощью режущих инструментов обработка седел производится существенно быстрее и экономичнее, чем с помощью шлифовальных инструментов, требующих отдельный шлифовальный камень для каждого угла.

·       Основание из твердого сплава - станина с толстыми тяжелыми чугунными стенками обеспечивает высокоточную обработку седел клапанов без малейшей вибрации. Станина в нижней части смещена к тыльной стороне станка для более безопасной эксплуатации. Углубление для ног обеспечивает более удобное обслуживание станка.

·        Облегченная шпиндельная головка - станок SG8MTS оснащен легкой шпиндельной головкой, обеспечивающей быстрое и точное центрирование для максимальной соосности. Также имеется в наличии шпиндельная головка для обработки седел клапанов большого диаметра

·        Скорость вращения шпинделя регулируется в диапазоне от 40 до 400 об./мин. - плавное изменение скорости вращения шпинделя позволяет выполнять различные операции на станке. Мягкие клавиши и яркий дисплей удобны в эксплуатации.

·        Электронный уровень - устройство цифровой индикации гарантирует быструю и точную настройку.

·        Цифровой индикатор глубины – точно показывает оператору глубину обработки и обеспечивает одинаковую глубину обработки седел клапанов. Также удобные в установке кольца для обработки уменьшенных направляющих втулок клапанов. Регулируемый ограничитель глубины

·        Две скорости подачи шпинделя – большой маховик обеспечивает быстрое регулирование скорости, а малый – точное  управление подачей шпинделя.  Очень удобно в тех случаях, когда расточка должна быть выполнена с максимальной точностью.

·        Наклон 15 градусов - шпиндель наклоняется на 15 градусов от вертикали во все стороны, что позволяет легко настроить его для обработки любых наклонных клапанов головок блока цилиндров. Гарантирует расточку седел на одинаковую глубину, что является необходимым условием для современных двигателей с компьютерным управлением.

·        Гайка шпинделя - запатентованная система со стопорной гайкой позволяет осуществлять автоматическую затяжку инструментов в шпинделе. Во время работы крепление не ослабевает. Одним движением руки инструмент приподнимается, и гайка шпинделя автоматически затягивается, чтобы вынуть инструмент, достаточно ослабить гайку.

·        Шпиндель большого диаметра - шпиндель диаметром 3,150 дюймов (80 мм) для тяжелых режимов эксплуатации гарантирует отсутствие вибрации при обработке. Внешние опорные подшипники шпинделя регулируются по всей длине опорной поверхности, также как прецизионный выдвижной шпиндель.

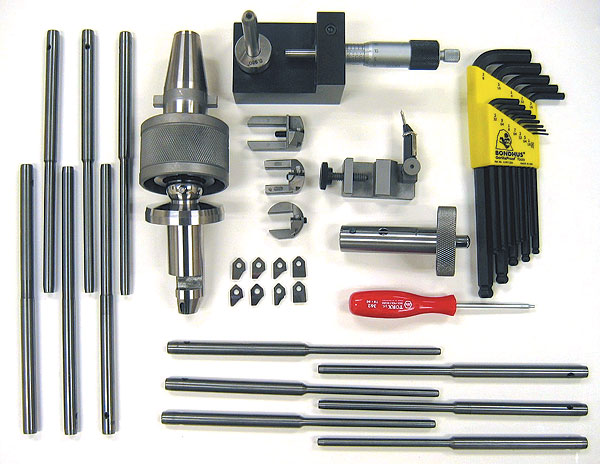

·        Запатентованные режущие инструменты Rottler - с инструментом Rottler для станков серии SG полностью исключено биение. Благодаря переходной сферической втулке замена инструмента производится просто и быстро, позволяя перейти от фрезеровки седел к сверлению или расточке всего за несколько секунд. Опустив вниз манжету, следует выравнять держатель инструмента вертикально, а затем опустить его вниз на зафиксированное центрирующее устройство. После того как держатель инструмента опущен вниз, манжета поднимается, и инструмент готов к работе. Один поворот ключа - и центрирующее устройство переставляется с одного пункта обработки к другому - быстро и просто.

• Пневматическая плавающая рабочая головка с педальным управлением, обеспечивающим пневматическое закрепление без участия рук
• Универсальное устройство закрепления головки блока с болтовым соединением, обеспечивающее поворот на 360 градусов
• Гибкая компактная галогеновая подсветка, установленная на рабочей головке.
• Конусный (80 мм) шлифованный шпиндель Rottler из закаленной стали R1 с перемещением ручным маховиком в диапазоне 200 мм
• Система ROTTLER  автоматической затяжки и блокировки гайки шпинделя с возможностью смены инструмента оператором одной рукой
• Система быстрой смены инструмента с последующим точным позиционированием и центрированием (патент заявлен)
• Механизм быстрой подачи с малым шагом, обеспечивающий точность подачи шпинделя
• Рабочая головка наклоняется на 15 градусов в обоих направлениях
• Шпиндель с возможностью бесступенчатого изменения скорости от 40 – 400 об/мин с индикацией на цифровом дисплее
• Быстрая смена скорости вращения шпинделя от низкой до высокой /финишной одним нажатием кнопки на панели управления.

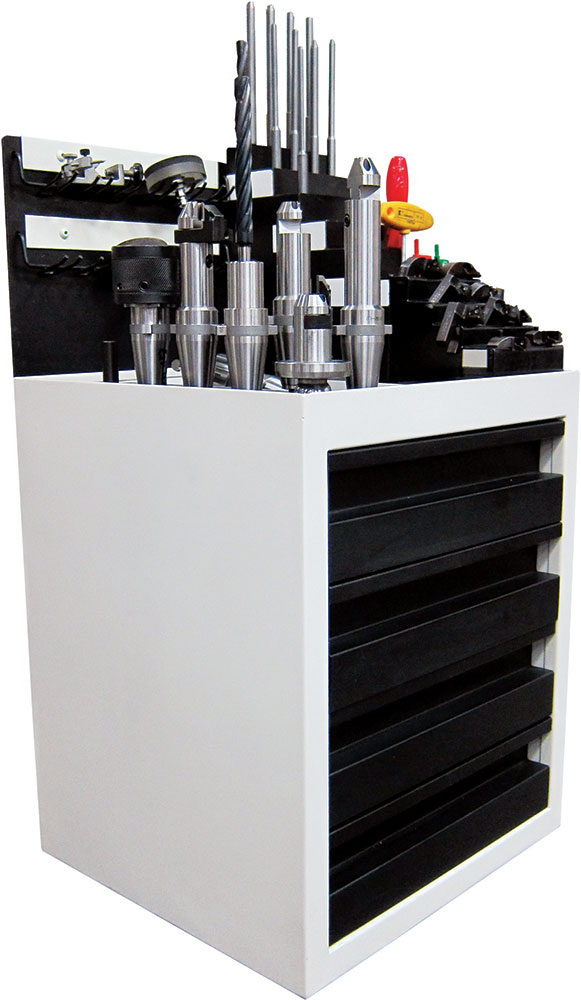

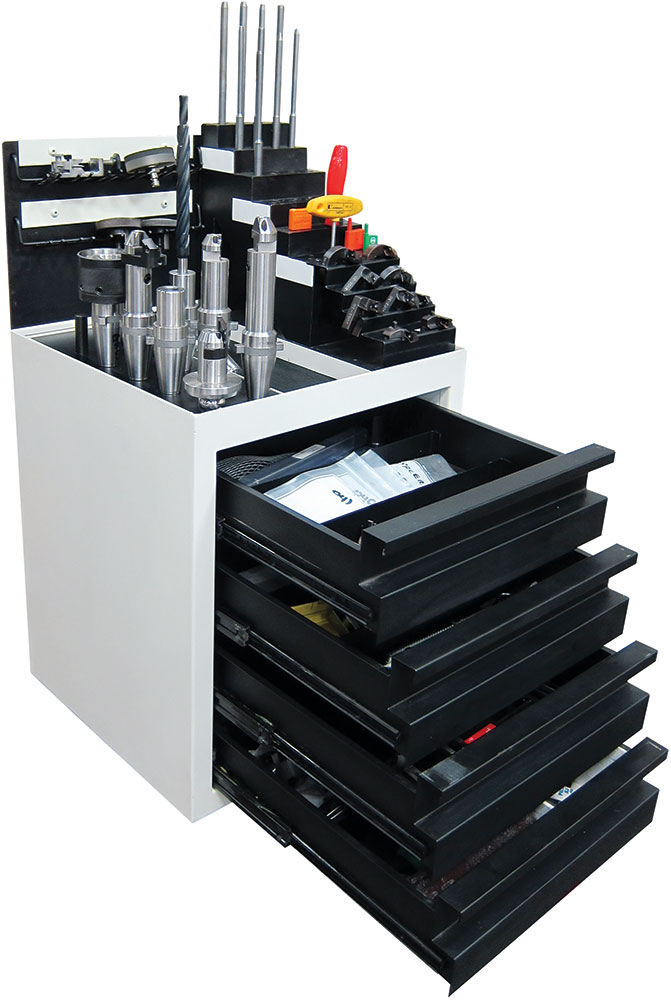

• Шкаф для инструментов с четырьмя ящиками крепится на станке и поворачивается для удобства использования
• Цифровой  электронный уровень для быстрого выравнивания уровней резцов.
• Цифровой измеритель глубины хода шпинделя.
• Комплект поворотных двухкомпонентных держателей, которые позволяют крепить на рабочем столе головки любого типа.

Используя станок ROTTLER SG8MTS, вы сможете точно выбрать скорость вращения шпинделя, необходимую для различных операций обработки седла и направляющей втулки клапана. Мягкие кнопки и яркий дисплей облегчают работу оператора. Система двойной регулировки скорости шпинделя – большой маховик обеспечивает быстрое регулирование скорости, а малый – точное  управление подачей шпинделя. Плавающая рабочая головка управляется при помощи ножной педали. Специальный поворотный фиксатор обеспечивает быструю установку заготовки и легкий доступ ко всем ее частям.

 Для более подробной информации: См. брошюру, посвященную модели SG8MTS, или позвоните по телефону: +1 (253) 872-7050

Станки на изображениях могут содержать опциональное оснащение

Диаметр седла клапана	14-80 мм
Длинна головки цилиндра ( с креплением поворот на 360 градусов)	1120мм
Ширина головки цилиндра (с креплением поворот на 360 градусов)	406 мм
Высота головки цилиндра (с креплением поворот на 360 градусов)	178 мм
Диаметр шпинделя	80 мм
Конус шпинделя	R30 Быстрая замена с автоматическим креплением
Скорость вращения шпинделя (диапазон)	40-400 об/мин
Мощность двигателя шпинделя	1.5 кВт
Ход шпинделя/ вертикальный	200 мм
Ход головки / горизонтальный	1130 мм
Ход головки / вперёд/назад	36 мм
Передвижения крепежа вперёд/назад с зажимом	121 мм
Наклон головки (обе стороны)	15 градусов
Расстояние от стола до шпинделя	495 мм
Требования к электрооборудованию	208-240 В, 15 А, 60 Гц, 1 фаза
Требования к сжатому воздуху (давление)	6 бар
Размеры станка	813 мм Д x 1346 мм Ш x 1880 мм В
Габаритные размеры станка	991 мм Д x 1499 мм Ш x 2108 мм В
Вес с упаковкой	1227 кг
Код цвета краски	RAL9002 (серый белый)
Длинна головки цилиндра (с Параллелями)	1270 мм
Ширина головки цилиндра (с Параллелями)	406 мм
Высота головки цилиндра (с Параллелями)	125 мм
