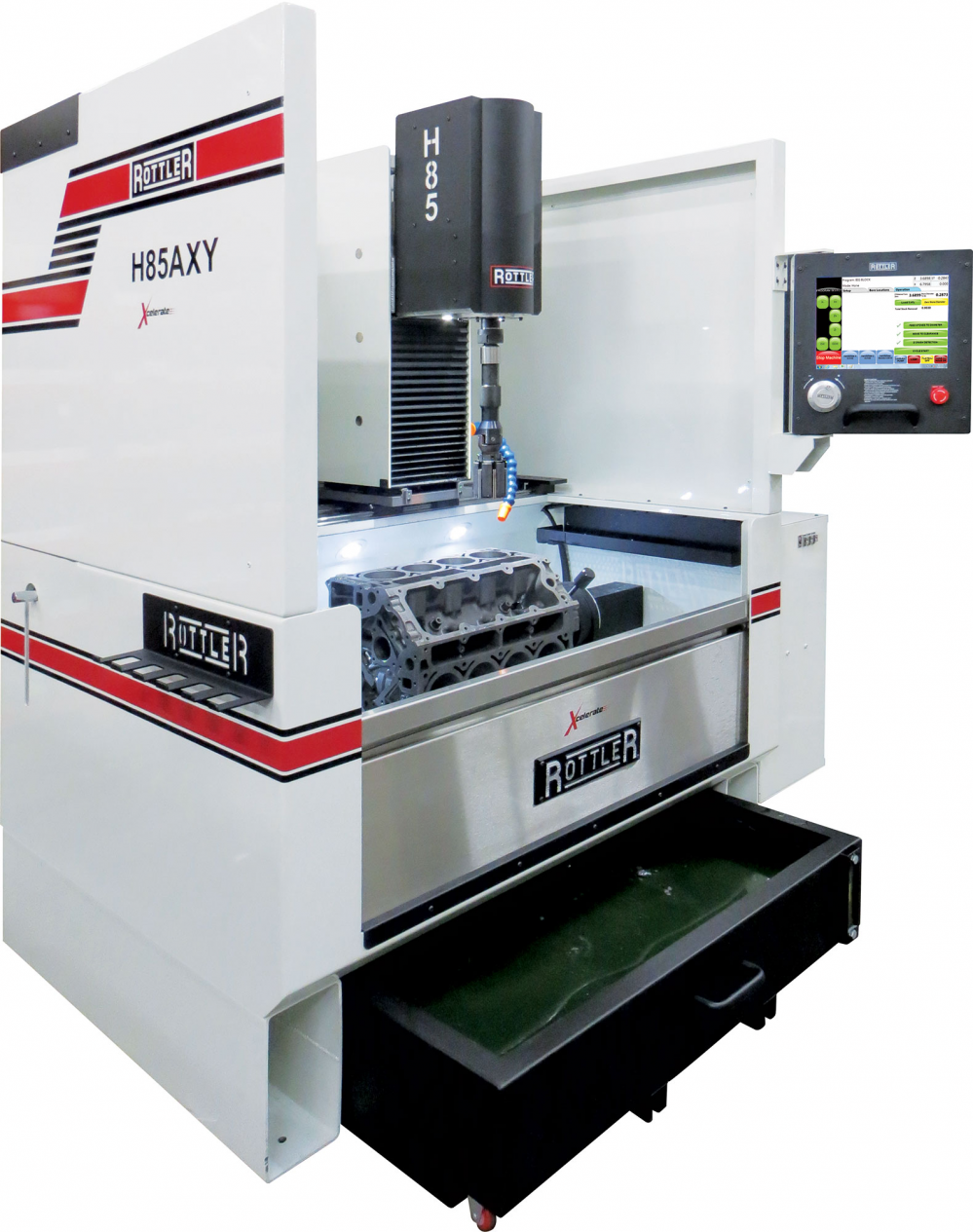

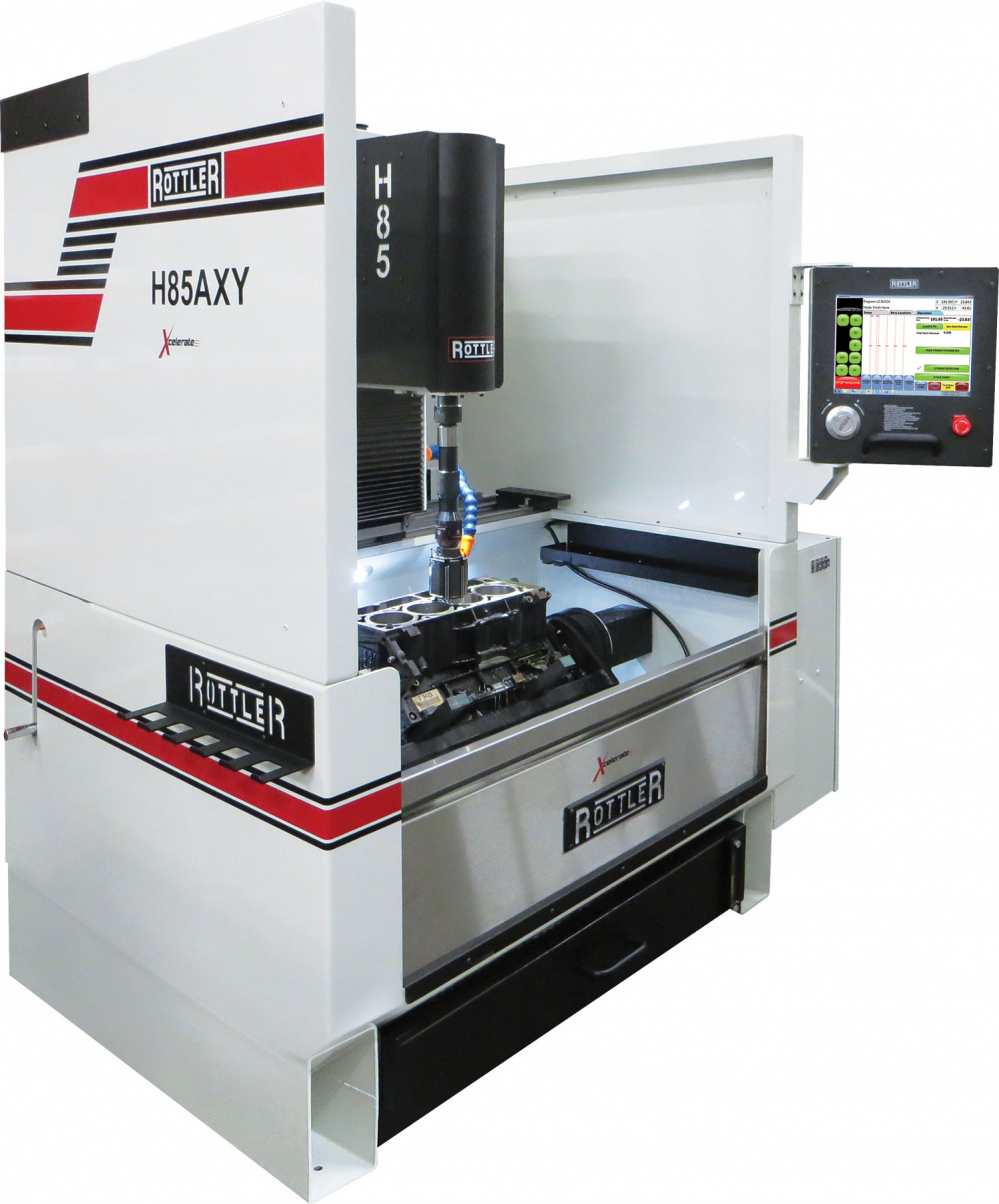

Станок для автоматического вертикального хонингования цилиндров с управлением ЧПУ, автоматическим перемещением инструмента по осям X и Y, опционным поворотным блоком.

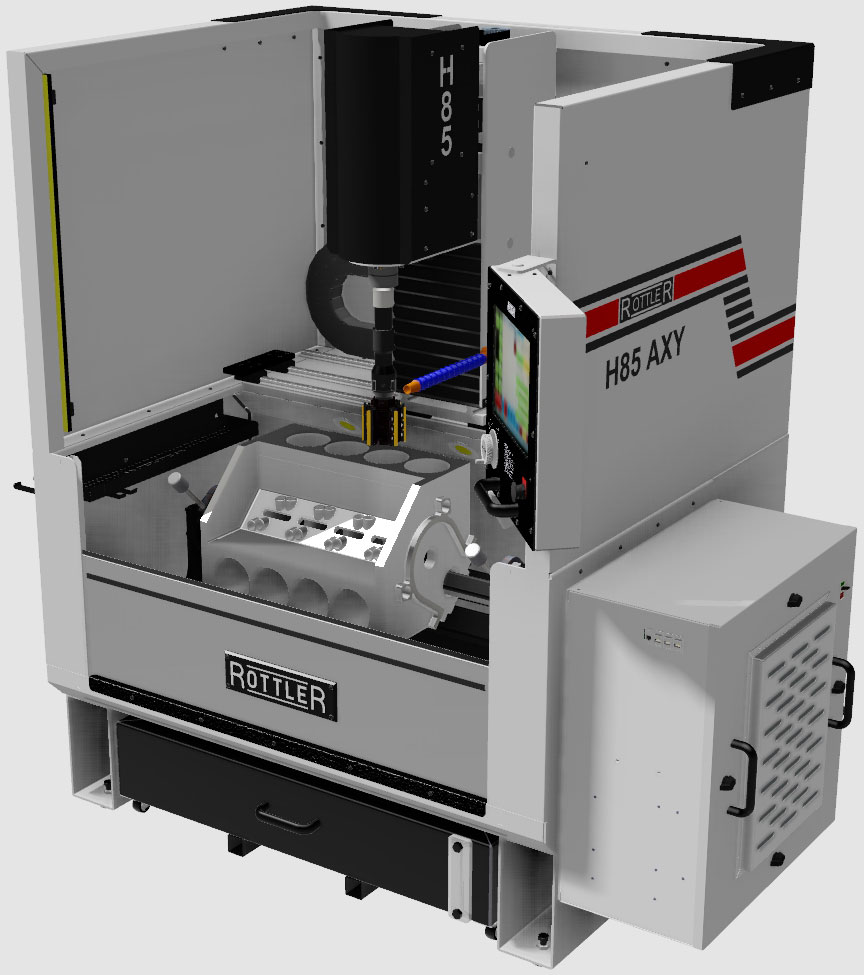

Специальная версия высокоточного станка с автоматическим перемещением инструмента по осям X и Y. Позволяет в автоматическом режиме проводить хонингование цилиндров и их частей, которые имеют смещенные оси. Станок имеет возможность применять специальное поворотное приспособление управляемое ЧПУ, которое дает возможность обрабатывать V-блоки без участия оператора в автоматическом режиме. Включает также устройство для слива охлаждающей жидкости из блока в конце цикла обработки.

Система автоматической защиты хона в нижней части цилиндра.  Многие блоки двигателей внутреннего сгорания имеют в нижней части отверстия, способные повредить хонинговальные камни и камнедержатели во время выполнения операций. Перед началом каждого цикла обработки станок Н85АХ проверяет каждый цилиндр на наличие таких препятствий, чтобы избежать потенциальных повреждений инструмента. Для всех цилиндров эти отверстия находятся на одном уровне, поэтому система управления станка определяет их местоположения и производит хонинговку с полной нагрузкой по всей длине цилиндра без риска повредить камни и камнедержатели.

Система автоматической защиты хона в нижней части цилиндра. Перед каждым стартом операции станок проверяет выход камней в нижней части цилиндра, что исключает возможность разрушения камней и камнедержателей.

Конус шпинделя оснащен системой быстрой смены инструмента, позволяющей в считанные секунды сменить хонинговальную головку без использования ключей.

Система автоматического втягивания камней в конце цикла - станок автоматически втягивает хонинговальные камни в конце каждоно цикла обработки так, что при выходе инструмента не остается ни царапин ни других следов на хонингованной поверхности.

Автоматизированная система установки углов перекрестной штриховки. Поддерживает нанесение штрихов под заданными в программе углами.

Автоматическая система определения нагрузки при черновой и чистовой обработках. Станок автоматически замедляет движение инструмента, или останавливает его, если чувствует зажатость инструмента.

Электронное ручное колесо управления перемещением хонинговальной головки вдоль цилиндра.

Система автоматической подачи хонинговальных камней. Как только головка позиционируется в цилиндре, станок автоматически начинает раздвигать камни при медленных оборотах, перед началом хонинговального цикла.

Программа финишной обработки Плато специальными щетками. Система автоматически выдвигает щетки Плато до уровня запрограммированной нагрузки и расчитывает количество проходов После чего втягивает щетки и отводит их в положение зазора.

Управление и программирование при помощи сенсорного экрана ЧПУ с диагональю 400 мм.

Высокоточный дисплей с разрешением 0,002 мм.

Промышленный компьютер с операционной системой Windows.

Порт USB для обмена данными.

Возможность удаленного управления, обслуживания и поддержки через сеть Интернет (требуется подключение станка к сети Интернет).

Работа как в дюймовой, так и в метрической системах измерения.

Горизонтальное перемещение (ось Х) влево и вправо - 965 мм - ручное перемещение по линейным направляющим.

Горизонтальное перемещение (ось Y) к оператору и от оператора - 75 мм - ручное перемещение по линейным направляющим.

Вертикальное перемещение (ось Z) вверх и вниз 483 мм.

Система вертикального перемещения инструмента - управляемый ЧПУ сервопривод с шарико-винтовой передачей.

Система управления скоростью вертикального перемещения инструмента плавно изменяет ее от 0 до 38 м/мин.

Система ускоренного вертикального хода инструмента - 6,35 м/с.

Система управления вращением шпинделя - ЧПУ и сервопривод с высоким крутящим моментом 60 Нм.

Плавно изменяемая скорость вращения шпинделя от 0 до 400 об/мин.

Лотки для камней (2) для наборов из шести камней каждый со встроенным держателем для нутромера.

Стеллаж для хранения до пяти хонинговальных головок.

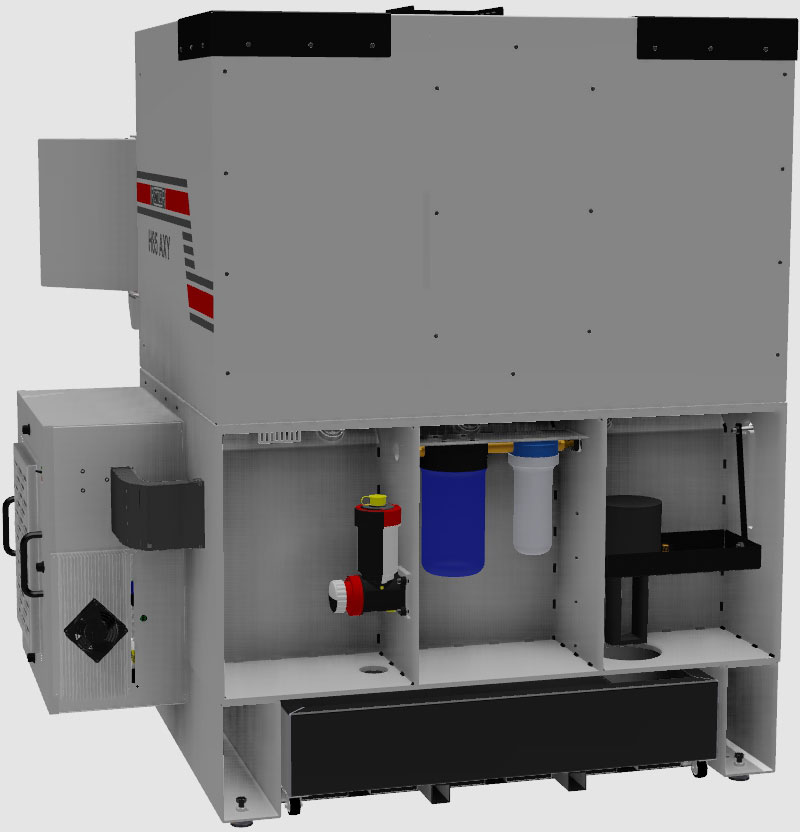

Система охлаждения - бак большой вместимости (265 л) расположен под станком на колесиках и может выдвигаться для обслуживания в сторону задней стенки станка.

Магнитная система предварительной очистки охлаждающей жидкости встроены внутри емкости Магниты снимаются для удобства очистки емкости при ее перемещении из станка.

Сменные картриджи фильтров очистки - двойные градиентные от 50 до 5 мкм. Картриджи фильтров 514-2-42С.

Корпус станка имеет специальное покрытие из эмалевого порошка, обработанного термически. Это облегчает обслуживание и мойку станка.

Инструкция по управлению и программированию прилагается в цифровом формате.

Код цвета краски RAL9002 (бело-серая).

Требования к электросети 208/240В, 30А, 50/60Гц, 3 фазы.

Транспортный вес 1043 кг.

Транспортные размеры 1524х2210х2337 мм.

Цены на условиях FOB-EXW, Kent, Wasington, USA.
