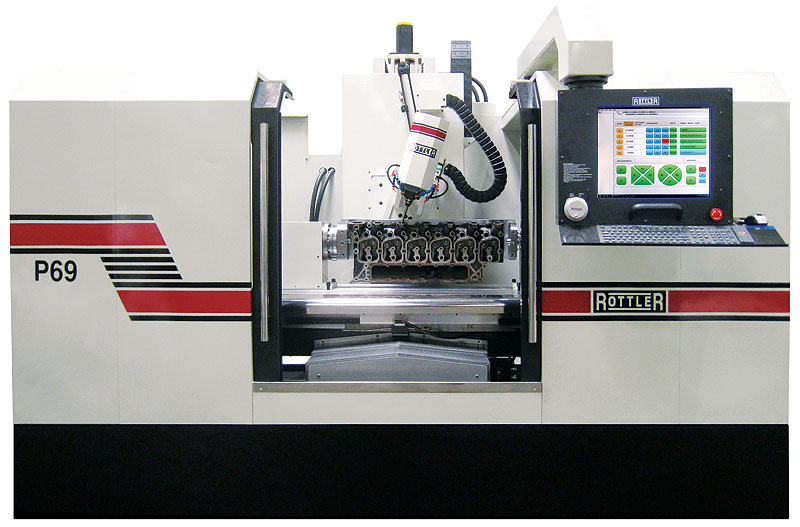

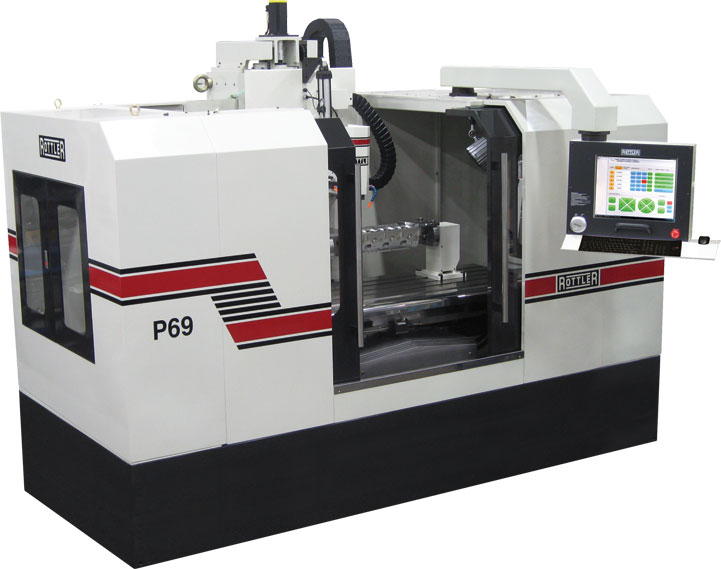

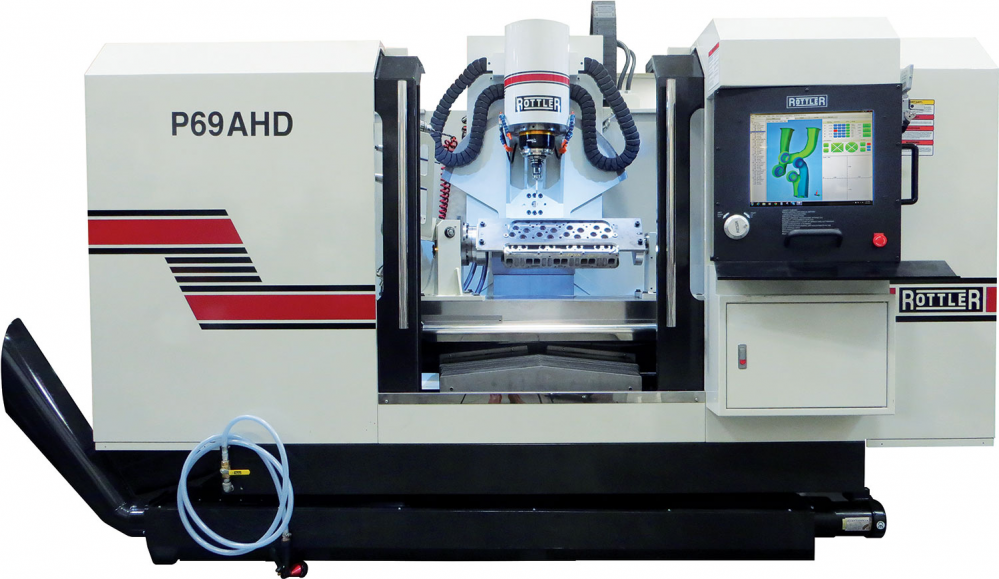

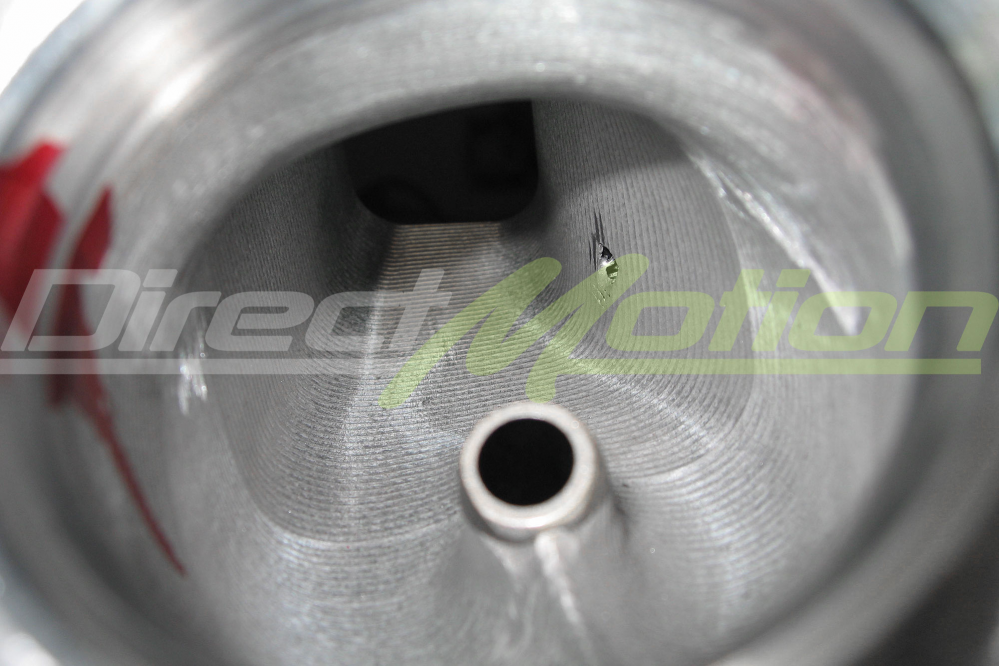

Новый Rottler P69 5-осевой центр с ЧПУ для обработки впускных и выпускных каналов головки блока цилиндров обеспечивает исключительную скорость и точность при обработке головок блока цилиндров - дополнительная последующая обработка не требуется. P69 также позволяет делать отверстия в впускных патрубках аналогично обработке каналов.

В данном станке используется эксклюзивное устройство управления Rottler с сенсорным экраном. Станок позволяет вызвать режим дискретных перемещений и все другие функции при помощи контекстно-зависимого меню, которое позволяет выполнить только допустимые операции. Возможна замена подобно другим элементам программного обеспечения

Благодаря стандартному интерфейсу Windows и анимированному курсу обучения овладение навыками работы займет гораздо меньше времени. Преимущества станка по достоинству оценит оператор, который сможет выполнять свою работу быстрее и эффективнее.

Система управления движением Direct Motion на базе ПК с одиночным процессором позволяет работать в диалоговом режиме и отличается легкостью в управлении. Выполнение многих сложных функций возможно только благодаря процессору ПК. Обновляемое ПО позволяет соединение в сеть для
большей производительности. Расширенная версия программного обеспечения DM позволяет задавать параметры отверстий и минимизировать время снятия размеров и оцифровки данных. Это позволяет оператору собрать данные один раз и изменять параметры (включая ручные манипуляции) при необходимости.

Станок P69 отличается высокой скоростью движения инструмента и резания, а также неограниченными прогностическими способностями, а следовательно высокой производительностью. Обработка впускных и выпускных каналов головки обычного V8 блока цилиндров занимает около 1 часа.

Снятие размеров и оцифровка данных производится автоматически с использованием датчика касания, при этом нет необходимости в дорогостоящей координатно-измерительной машине. Программирование и обслуживание станка Rottler P69 производится при помощи сенсорной панели управления.

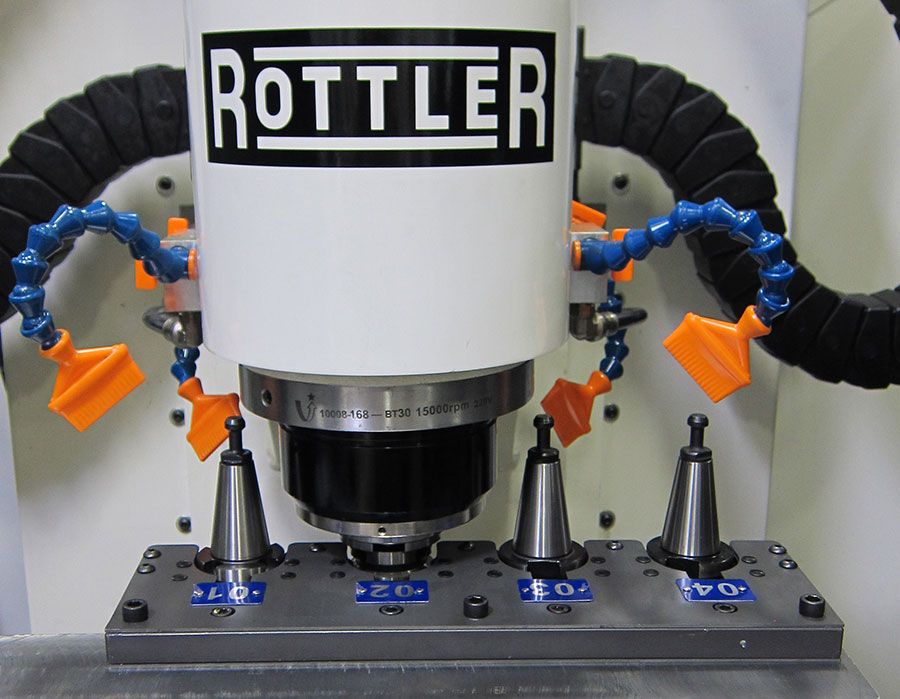

Доступны также четыре магазина автоматической смены инструмента для последовательного выполнения различных операций.

Выполняемые операции:



• 5-ти осевая оцифровка и внесение в память ЧПУ.
• Автоматическая смена инструмента.
• Обработка каналов ГБЦ.
• Обработка привалочной плоскости ГБЦ.





Для более подробной информации: см. брошюру, посвященную модели Р69, или позвоните по телефону: +1 (253) 872-7050

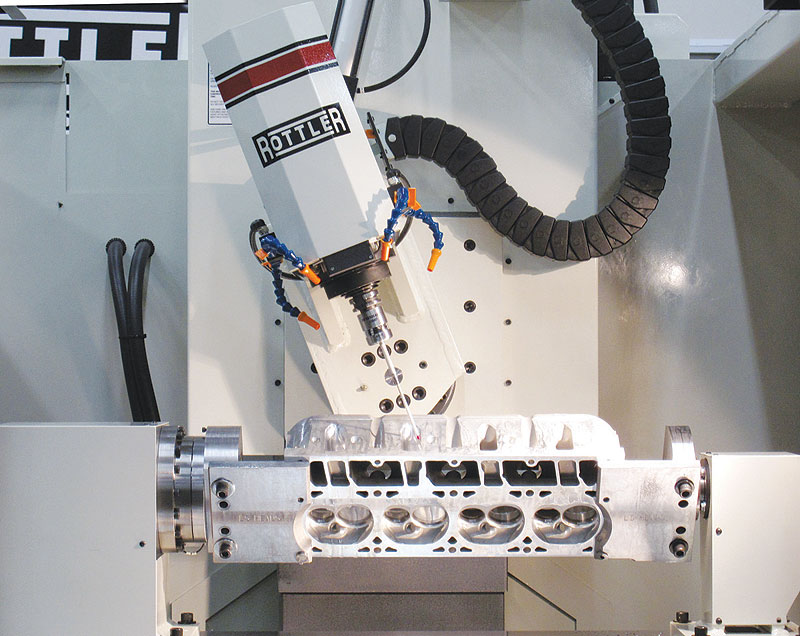

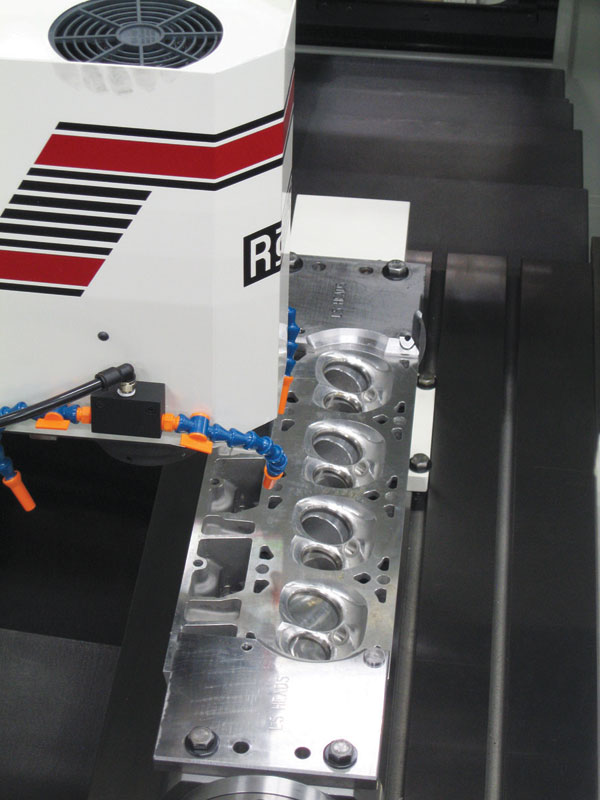

Шпиндель на 5-й оси
Высокоскоростной шпиндель станка P69 встроен в 5-ю ось, при этом центр режущего инструмента совпадает с центром 5-й оси. Шпиндель наклоняется на 55 градусов влево и вправо. Благодаря данной особенности облегчается настройка и сокращается время обработки отверстий по сравнению со станком с неподвижным шпинделем.

В таком случае приходится наклонять головку блока цилиндров влево и вправо, что усложняет программирование, поскольку обработку каждого канала необходимо программировать отдельно.

Технология сенсорной визуализации - станки Rottler оснащены сенсорными экранами, что значительно упрощает работу на них. Технология сенсорной визуализации позволяет вывести на экран только ту информацию и те кнопки, которые необходимы при выполнении определенной операции, и скрыть ненужную информацию и кнопки. Большинство станков с ЧПУ имеют большие панели управления с множеством кнопок, что делает обучение работе на них долгим и сложным.

Поддержка посредством Интернет - Rottler предлагает суперсовременную услугу - связь между станком и заводом-производителем. Станки оснащены веб-камерой и программой Skype, что позволяет участвовать в видео-конференциях и консультироваться через Интернет. Чтобы связаться со специалистом компании Rottler, вам не нужно даже звонить по телефону. Стандартное оснащение станка включает веб-камеру, благодаря которой вам не придется объяснять нашему специалисту суть проблемы - он сможет увидеть все сам. В цехе слишком шумно, чтобы говорить? Предустановленная программа Skype позволяет обмениваться сообщениями с инженерами Rottler.

Автоматическая смена инструмента - доступны также четыре магазина автоматической смены инструмента для последовательного выполнения различных операций.

Курс обучения до и после поставки станка - Rottler предоставляет обучающее видео и инструкции, а также возможность обучения на собственном заводе до поставки P69 и курс на вашем предприятии после получения станка. Самостоятельное обучение работе на станке Rottler P69 не представляет сложности и у большинства операторов занимает от трех до пяти дней. После подтверждения заказа на Р69 вы получите комплект ПО, включающий обучающий видео-курс и инструкции, что позволит оператору начать знакомство с новым оборудованием до его получения. Если вам потребуется дополнительный курс, Rottler предложит пройти обучение непосредственно на своем заводе.

Простота в освоении станка - от снятия размеров и оцифровки данных до программирования и машинной обработки - одна из важнейших его особенностей. Специалисты компании Rottler в течение более чем 10 лет работали над созданием станка Rottler P69, чтобы обучение работе на нем было простым и не занимало много времени. Р69 позволит производить обработку ГБЦ и начнет окупать себя всего через 5 дней обучения!

ПО и операционная система - станок оснащен Windows 7 и 19" сенсорным экраном. Использование Windows имеет много преимуществ, например, знакомый всему миру интерфейс. Если вы умеете пользоваться email, Интернет-браузерами или MS Word, вам будет несложно освоить управление станком P69. Windows также позволяет производить обновление ПО онлайн, включая функцию автоматического обновления.

Уникальные возможности - все в одном: снятие размеров/оцифровка данных, обработка впускных и выпускных каналов, программирование - что еще нужно! И для всех функций единый пакет программ. Другие станки используют 3-5 программ для каждой операции, каждая программа требует длительного обучения. У нас измерение, программирование поверхности обрабатываемой детали, изменение параметров (если необходимо), расчет траектории движения инструмента и управление работой производится с помощью одной общей программы!

Универсальность - система автоматизированного проектирования и автоматизации производственных процессов позволяет производить различные операции: обработку седла пружины клапана, чистовую обработку посадочных мест под распредвал, обработку поверхности эксцентричных кулачков, гравирование, поверхностную обработку под прокладку головки цилиндра, фрезерование поверхности коллектора и др. P69 представляет собой 5-осевой станок, предназначенный для обработки впускных и выпускных каналов ГБЦ, при этом он выполняет все операции, которые может выполнять стандартный 5-осевой станок. Это универсальный станок "два-в-одном".

Дополнительное оснащение - в стандартное оснащение входит только ПО для обработки впускных и выпускных каналов ГБЦ. Rottler предлагает возможность замера и оцифровки линейных размеров ГБЦ. Опционально поставляется система цифрового преобразования с беспроводным датчиком касания и система автоматизированного проектирования и автоматизации производственных процессов, позволяющие оператору оцифровывать и обрабатывать ранее обработанные впускные и выпускные каналы ГБЦ. Данное ПО позволяет оператору проектировать и программировать траекторию движения инструмента для фрезерования впускных и выпускных каналов и камеры сгорания. Данное ПО также позволяет проектировать впускные и выпускные каналы на отдельно стоящем компьютере, а затем передавать файлы на станок.

Комплектация - в комплект оснастки Rottler входит все необходимое ПО, приспособления, держатели инструментов и рабочие инструменты.

Комплект поставки включает:
станок, ПО, приспособления и инструменты, курс обучения (на заводе и/или на станке после его поставки), интернет (подключение к компьютеру станка - контроль может осуществляться удаленно из любой точки мира).

Для более подробной информации: См. брошюру, посвященную модели Р69, или позвоните по телефону: +1 (253) 872-7050

• Система автоматизированного проектирования и автоматизации производственных процессов позволяет производить замер каналов, выводить на экран: поперечное сечение, проекцию поверхности, траекторию движения инструмента, каналы и камеры сгорания.
• После подтверждения заказа клиенту высылается диск с ПО, обучающим видео и инструкциями.
• Легкая в управлении диалоговая система Direct Motion на базе однопроцессорного ПК.
• Стандартный интерфейс Windows, анимированный курс обучения и система удаленной диагностики.
• Устройство управления при помощи сенсорного экрана, операционная система Windows, процессор Intel, сетевое оборудование и возможность подключения к Интернет.
• Подключение к Интернет позволяет проводить обучение работе на станке и диагностику дистанционно, из любой точки мира.
• Программирование и управление станком при помощи 19" (500 мм) сенсорного экрана.
• Прецизионная цифровая индикация с точностью 0,0001" (0,002 мм).
• Высокая точность: отверстия располагаются линейно без уступов - дополнительная ручная обработка не требуется.
• Движение по 5-й оси в диапазоне до 120 градусов.
• Специальные режущие инструменты и держатели инструмента позволяют уменьшить износ, вибрацию, шум, засорение.
• Высокоскоростной шпиндель (до 24 000 об./мин.)
• Высокая скорость подачи до 100 дюймов/мин. (2 м/мин.) со встроенным ПО с возможностью проектирования и прогнозирования.
• Редукторы приводов вращения на 4-й и 5-й осях способствуют продлению срока эксплуатации и обеспечивают почти нулевой боковой зазор.
• Серводвигатели переменного тока с прямым приводом на все 5 осей - без ремней
• Бесщеточные серводвигатели переменного тока Baldor
• Полностью закрытый станок с раздвижными дверями и системой снабжения СОЖ
• 5513 инструментарий для выставления уровня прилагается PDI - индикатор с круговой шкалой в комплекте со стойкой на магнитном основании, 5513C - узел крепления, 5513A - вертикальная стойка, 5513B - горизонтальная стойка

Rottler P69 5-осевой ЧПУ Обзор


P69 плейлист


Rottler P69 Портирование Chevy SBC головки цилиндра


Rottler P69 5 осевой ЧПУ


Rottler P69: 5 осей Портирование чугуна
