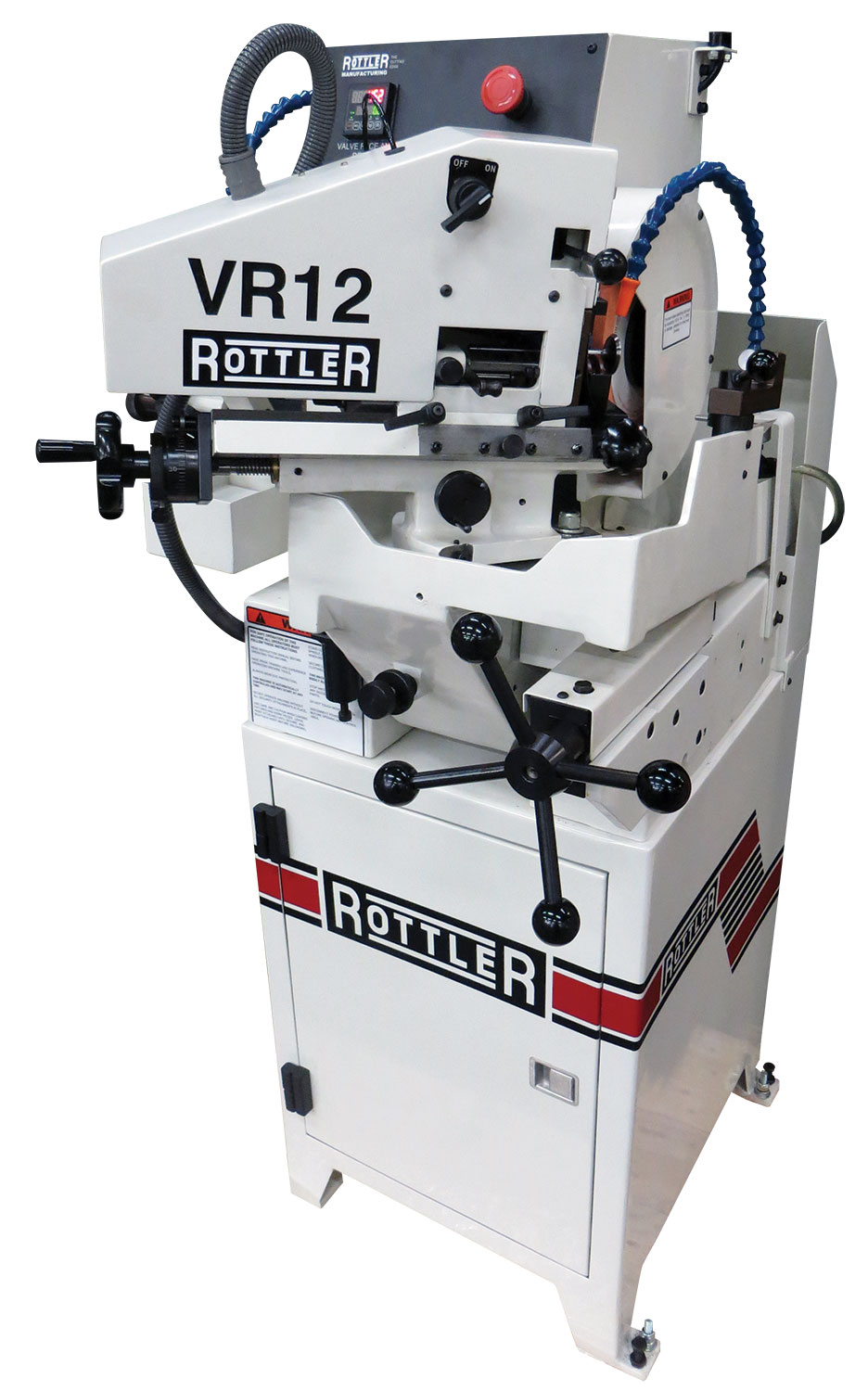

ROTTLER VR12
Станок для перешлифовки клапанов
Бесцентровая шлифовальная система от Rottler вращает шток клапана вокруг его осевой линии. Высокоточные ведущие ролики вращают шток клапана, а пневматический неподвижный люнет с низким коэффициентом трения поддерживает его подобно прецизионной балансировочной машине, в результате шток клапана имеет идеально правильную форму, с погрешностью  центровки менее чем 0,0002" (0,005 мм) по внутреннему диаметру. Бесцентровая система Rottler позволяет шлифовать штоки клапана различных диаметров без замены фланцев или зажимных патронов.
  • Новые стандарты - станок VR12 устанавливает стандарты производительности при восстановлении головок блока цилиндров. Технология бесцентровой обработки позволяет обойтись без фланцев и зажимных патронов. Обработка рабочей поверхности клапана производится концентрически, в результате чего достигаются более высокие уплотняющие свойства, улучшенный отвод тепла и уменьшенная механическая нагрузка на клапаны.
  • Шлифовальные круги - стандартное оснащение станка VR12 включает керамические шлифовальные круги,  смазочно-охлаждающую жидкость для шлифования и алмазный инструмент для правки кругов. Дополнительно можно заказать круги из КНБ (кубический нитрид бора). Опционально поставляются специальные круги для шлифования высокопрочных металлов и сплавов, таких как титан, инконель и др.
  • Выбор скорости вращения клапана - данная функция позволяет оператору устанавливать скорость поверхностной обработки в зависимости от диаметра клапана в широком диапазоне - от клапанов небольших размеров до клапанов мощных дизельных двигателей.
  • Регулирование скорости вращения круга - скорость основного круга и шлифовального круга для концов/торцов штока легко настраивается с панели управления в зависимости от диаметра клапана, гарантируя высокое качество обработки как клапанов небольших размеров, так и клапанов мощных дизельных и газовых двигателей .
  • Наклонная роликовинтовая система передач - исключает необходимость ручной подачи клапана на шлифовальный круг в процессе перешлифовки. Наклонные ролики подают клапан до точно установленного упора, контроль длины клапана производится автоматически.
  • Бесцентровая система шлифования - позволяет обрабатывать штоки клапанов различных диаметров без замены фланцев и зажимных патронов!
  • Открытый пневматический неподвижный люнет- позволяет производить замену клапанов, не отключая двигатели, что экономит время и продлевает срок эксплуатации двигателей.
  • Основной шлифовальный круг диаметром 8" (200 мм) - также в наличии круги разных диаметров для достижения различных параметров шероховатости поверхности.
  • Шлифование штоков/торцовых поверхностей - шлифование торца штока клапана производится в соответствии с осевой линией клапана.V-образный люнет позволяет шлифовать все клапаны одной ГБЦ на одном и том же расстоянии от седла клапана до торца штока - важно для головок блока цилиндров с распределительным валом верхнего расположения. Точное количество материала, снятого с торца штока может быть измерено при помощи системы микрометрической регулировки.
  • Фальцевание штоков/торцовых поверхностей - шлифование штоков/торцов клапана с фальцеванием позволяет легко ввести сальник в новый шток клапана для обеспечения надежной сборки и минимального расхода масла между штоком и направляющей втулкой клапана.
  • Обработка клапанов большого размера - двойные направляющие кулисы VR8 типа "ласточкин хвост" и система подачи с микрометром рассчитаны на установку и шлифование клапанов до 15" (385 мм) длиной.
  • Алмазный инструмент для правки основного круга - откидной инструмент установлен в нужное положение, следует только вернуть его на место - и он готов к правке круга с минимальным снятием материала.
  • Основной шкаф для хранения -  входит в стандартное оснащения и включает съемный резервуар со сменным фильтром для СОЖ.на 5 галлонов (20 л). Резервуар для СОЖ имеет сливное отверстие с пробкой, позволяющее быстро опорожнить бак для чистки. Данная система хранения СОЖ с фильтром обеспечивает эксплуатацию без остановки на чистку и обслуживание, экономя время и деньги.
  • СОЖ - вместительный резервуар и система фильтрации встроены в шкаф для хранения, входящий в стандартную комплектацию.
  • Массивная чугунная станина - гасит гармонические колебания, вибрацию, гарантирует длительный срок эксплуатации станка.
  • Ручка перемещения - позволяет передвигать клапан вперед и назад над шлифовальным кругом.
  • Алмазный инструмент для правки основного круга - откидной инструмент установлен в нужное положение, следует только вернуть его на место - и он готов к правке круга с минимальным снятием материала.
  • Бесцентровая шлифовальная система включает пневматический  неподвижный люнет для штоков клапана диаметром от 0,140" до 0,600" (4 мм - 15 мм)
  • Специальный преобразователь конвертирует однофазный ток в трехфазный, необходимый для основного привода
  • Скорость вращения клапанов различных диаметров варьируется в диапазоне до 230 об./мин.
  • Цифровой дисплей угла конуса тарелки клапана с диапазоном от 5 до 55 градусов, включая калибровочное устройство
  • Двойная направляющая с сечением в виде ласточкина хвоста для клапанов общей длиной до 15 дюймов (380 мм)
  • Система концевых ограничителей для шлифования нескольких клапанов одинаковой длины от торца до поверхности седла
  • Устройство для шлифования торцовых поверхностей и фальцевания с микрометром и регулируемым V-образным гнездом
  • Устройство для шлифования торцевой поверхности/конца штока маленьких/коротких клапанов
  • Основное устройство правки шлифовального круга, установленное на станке
  • Основной шлифовальный круг диаметром 9,0" (230 мм) широкого применения
  • Шлифовальный круг для торцевых поверхностей диаметром 4,0" (100 мм) широкого применения
  • Алмаз для правки шлифовального круга для торцовых поверхностей
  • Устройство с алмазом для правки основного шлифовального круга
  • Шкаф для хранения со съемным резервуаром для СОЖ
  • Масло для шлифования 7609B 5 галлонов (20 литров)
  • Фильтровальная бумага для СОЖ (20 листов)
  • Цены (в дол. США) на условиях FOB-EXW, Кент, Вашингтон, США

Станки на изображениях могут содержать опциональное оснащение
Базовая комплектация стадарт
Диаметр штоков клапана со стандартным зажимным патроном 3.5mm-16mm
Диапазон длин штоков клапана со стандартным зажимным патроном 50mm-260mm
Диапазон общих длин клапанов 70mm-400mm
Диапазон углов конуса тарелки клапана 10°-60°
Диаметр шлифовального круга клапана 225mm
Диаметр шлифовального круга для торцовых поверхностей 100mm
Скорость вращения шлифовального круга для клапанов и торцовых поверхностей 2500 RPM MAX
Скорость вращения клапана 230 RPM MAX
Емкость резервуара для СОЖ 20 Liter
Емкость резервуара для СОЖ без шкафчика 20 Liter
Требования к сжатому воздуху l/min @ 6 bar
Требования к электрооборудованию 208-240V, 10A, 50/60Hz, 1Ph
Мощность двигателя 0.56 Kw, AC
Мощность насоса, подающего масло для шлифования 0.02KW - 20LPM
Рабочие габариты 915D x 864W x 1702mm H
Транспортные габариты 787D x 914W x 1626mm H
Транспортный вес 299 kg
Код цвета краски RAL9002 (Grey White)
