ROTTLER F105А
Станок с подвижной стойкой для расточки, обработки привалочных плоскостей и контурного фрезерования

Массивный станок F 105А предназначен для обработки блоков больших двигателей, таких как CAT3520 и C175 v20, MTU 4000 V20, Cummins QSK78, Waukesha 9390 и др. оборудования, используемого землеройных работ, в горнодобывающей, нефтегазовой, энергетической отраслях, на промышленных судах.

Все модели серии F100A обладают целым рядом характеристик, которые способствуют максимальному увеличению производительности станков. Быстрая смена инструментов максимизирует универсальность и эксплуатационную гибкость станка, позволяя производить сверление и обработку поверхности в рамках одной настройки. Данные станки представляют собой усовершенствованные центры машинной обработки с ЧПУ, управление которым не представляет трудности.

Все станки серии F100A объединяют в себе возможности сверлильного станка, шлифовального станка, расточного станка соосных отверстий и универсального станка. Подвижная стойка и шпиндель приводятся в движение прецизионными шариковыми винтами и серводвигателем переменного тока. Поставляемое дополнительно программное обеспечение для автоматического цикла обработки и технологическая оснастка позволят производить полную обработку заготовок без участия оператора. Задав программу и нажав клавишу "начать цикл", оператор может заниматься другой работой, в то время как F105А выполняет обработку заготовки или расточку соосных отверстий без его участия.

Для более подробной информации: См. брошюру, посвященную станкам серии F105А, или позвоните по телефону:   +1 (253) 872-7050

  • Производительность - экономия времени составляет 75% по сравнению с традиционными станками
  • Управление - посредством сенсорного экрана, расположенного на передней панели станка
  • Автоматизация - позволяет производить высокоточную обработку в автоматическом режиме
  • Эксплуатационная гибкость - расточка и поверхностная обработка блоков, поверхностная обработка ГБЦ, расточка соосных отверстий, основные операции машинной обработки с ЧПУ
  • Универсальность - замена инструмента для поверхностной обработки на инструмент для расточки займет не более 15 секунд.
  • Тяжелый режим эксплуатации - станки Rottler гарантируют высокую точность и долговечность. Станина из закаленного чугуна марки Механит.

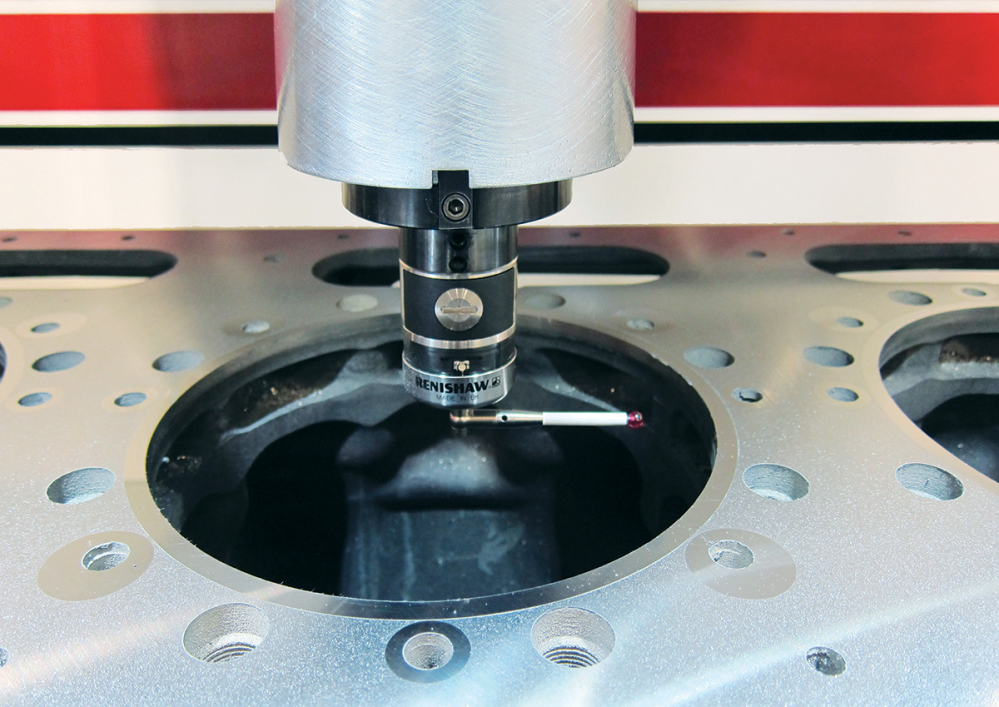

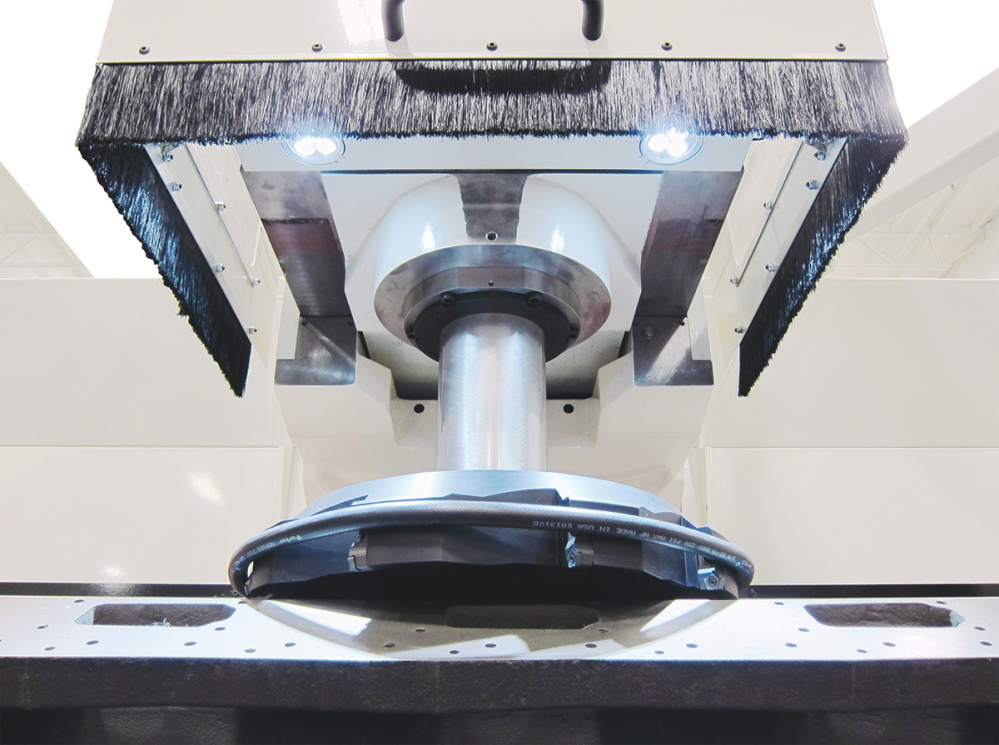

  • Шпиндель большого диаметра - станки F105A могут эксплуатироваться со шпинделем большого диаметра с твердым хромовым покрытием, высоко прецизионными радиально-упорными подшипниками и автоматической системой смазки.
  • Направляющие станка проходят индукционную закалку и покрыты турситом - специальным материалом с низким коэффициентом трения, дополнительно подаваемый под давлением воздух способствует снижению трения и увеличению срока службы.
  • Антифрикционные прецизионные шариковые винты и серводвигатели переменного тока обеспечивают высокоточное позиционирование и высокую скорость подачи обрабатываемых заготовок.
  • Пневматическое устройство фиксации инструмента в шпинделе позволяет заменить режущую головку за несколько секунд, что повышает производительность и сохраняет силы оператора. Станок трансформируется из расточного в шлифовальный за 15 секунд.
  • Система автоматического наклона шпиндельной головки для обработки поверхности обеспечивает обратный ход для превосходной чистовой обработки.
  • Увеличенный клиренс между осевой линией шпинделя и стойкой станка позволяет производить обработку заготовок большого размера.

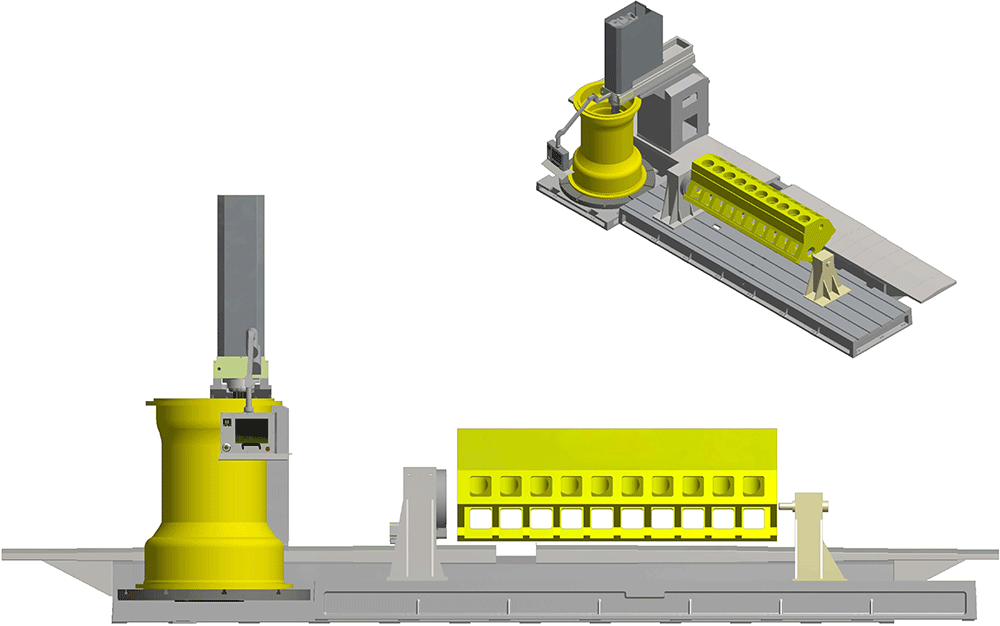

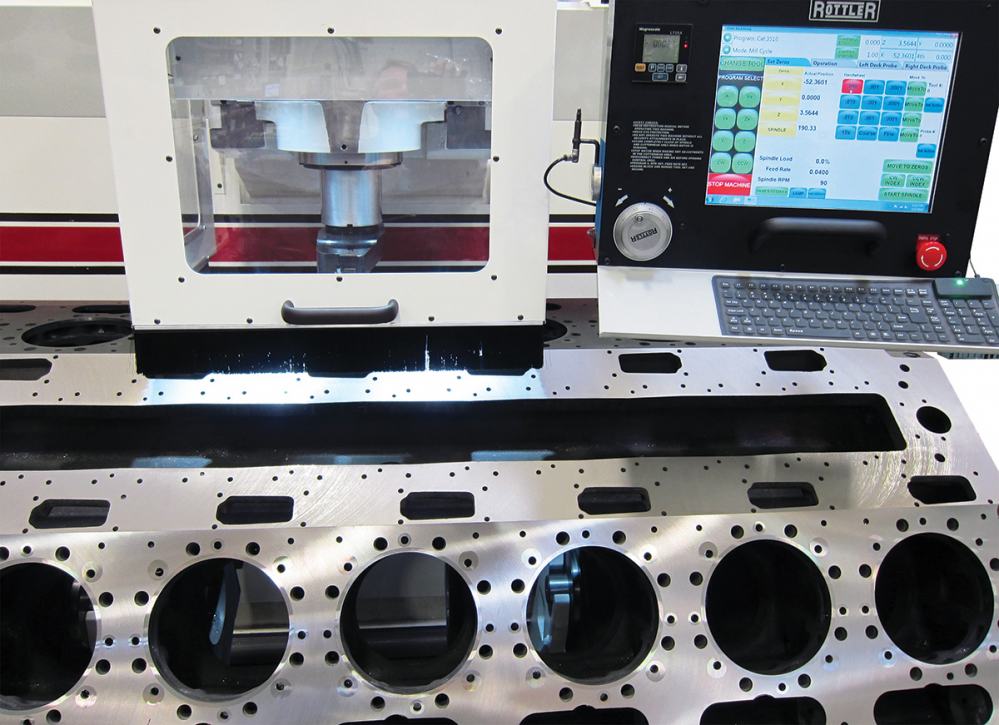

  • Станок оснащен системой компьютерного контроля CNC под управлением операционной системы Windows и промышленным компьютером на базе процессора Intel. Точное программирование и управление осуществляется при помощи 15 дюймового (400 мм) сенсорного экрана.
  • Программные опции предназначены для осуществления автоматических циклов механической обработки, включающих сверление, поверхностная обработка, сверление нижних гильз со смещением, ремонт водяных каналов, прямое и эксцентричное сверление, обычные работы, выполняемые на станке с ЧПУ.
  • Шпиндель приводится во вращение серводвигателем переменного тока с бесступенчатым изменением скорости вращения от 0 до 5000 об/минуту мощностью 7,5 кВт.
  • Возможность использования съемных дисков с USB разъемом для быстрого обмена информации с компьютером.
  • При обслуживании станка может использоваться как метрическая, так и дюймовая системы.
  • Перемещение по трем осям с помощью точных шариково-винтовых приводов и сервомоторов.
  • Перемещение (по оси Х) в направлении вправо-влево – 132 дюймов (3350 мм).
  • Перемещение (по оси Y) в направлении вперед-назад – 16 дюймов (406 мм).
  • Перемещение (по оси Z) в направлении вверх-вниз – 29 дюймов (736 мм).
  • Контроль вертикальной, горизонтальной нагрузок и нагрузки на шпиндель для обеспечения быстрого отключения при перегрузках.
  • Отображение положения на экране с точностью 0,0001 дюйма (0,002 мм).
  • Электронный маховик с возможностью ручного управления - одним нажатием кнопки: в режиме грубой обработки с шагом 0,01 дюйма (0,25 мм), в режиме средне-точной обработки с шагом 0,001дюйма (0,01мм) и в режиме точной обработки с шагом 0,0001 дюйма (0,002 мм).
  • Бесступенчатая подача шпинделя, управляемого при помощи маховика во время автоматических циклов.
  • Высокоэффективное вращение шпинделя с помощью бесколлекторного сервомотора и системы привода.
  • Упроченный хромом прецизионный шпиндель с высокоскоростными радиально-упорными подшипниками.
  • Быстрые, средние и медленные скорости для уменьшения времени цикла обработки.
  • Автоматическая система наклона рабочей головки для обеспечения зазора при поверхностной обработке.
  • Пневматическая система быстрой замены резцов.
  • Цельная литая рама станка из чугуна марки Механит.
  • Пневматическая стойка для уменьшения трения и точного позиционирования.
  • Специальное покрытие направляющих турцитом для уменьшения трения и увеличения срока службы.
  • Автоматическая централизованная система подачи смазки.
  • Рабочая галогенная лампа (стационарно установленная).
  • Защитный щиток с регулируемым вращающимся держателем.
  • Руководство по эксплуатации, программированию и запасным частям - в электронном виде.


Специалисты Rottler использовали свой опыт ЧПУ-программирования и машинной обработки, а также привлекли высококвалифицированных программистов для разработки новой системы диалогового программирования, овладеть которой совсем не сложно. Привычный интерфейс в стиле Windows и графический дисплей позволяют работать без затруднений в программе с интуитивно понятными иконками и меню, в отличии от традиционно используемых программ на основе  G&M-кодов. Использование функционала Windows значительно облегчает управление: никому не нужно объяснять, как сохранять файлы, копировать их на другие компьютеры и т.п. Программы можно пересылать при помощи Интернет, а также перемещать посредством флэш-карт памяти USB.

Автоматизированное проектирование и автоматизация производственных процессов Rottler - в то время как оператор создает программу обработки на станке или внешнем компьютере, параллельно производится, например, расчет траектории движения инструмента. Программное обеспечение станка позволяет трансформировать чертеж в управляющую программу и выполнить ее с минимальным участием оператора.

Для более подробной информации: См. брошюру, посвященную модели F90Y, или позвоните по телефону: +1 (253) 872-7050

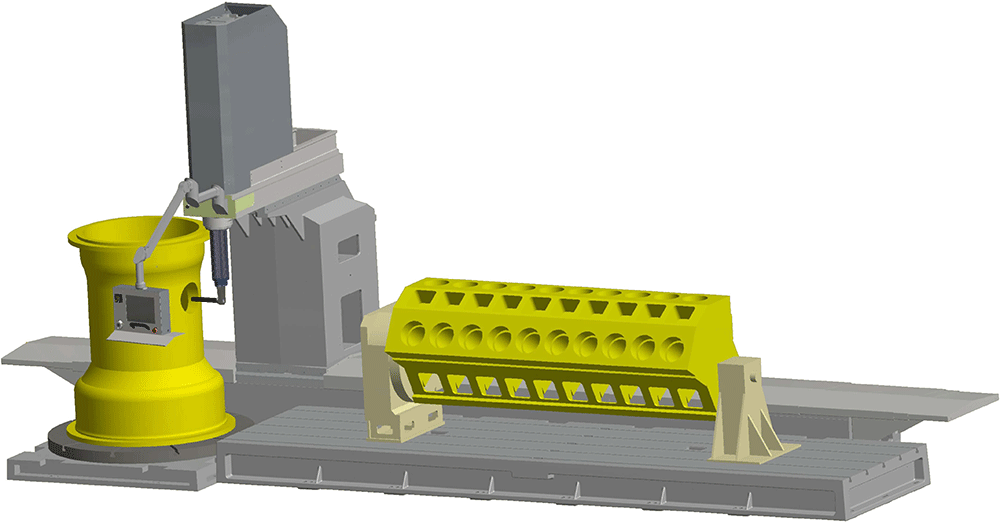

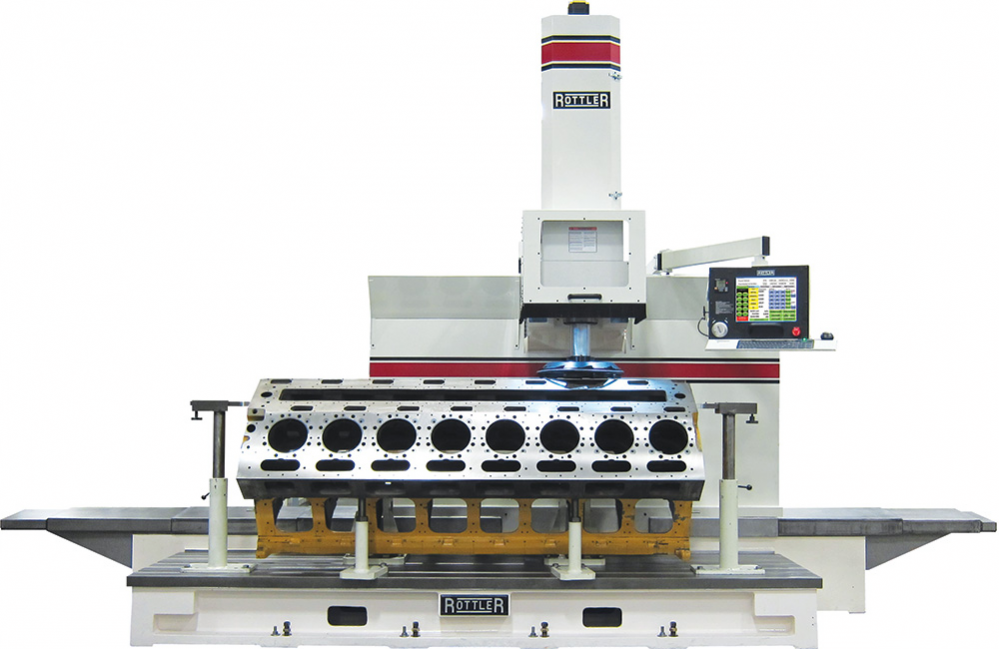

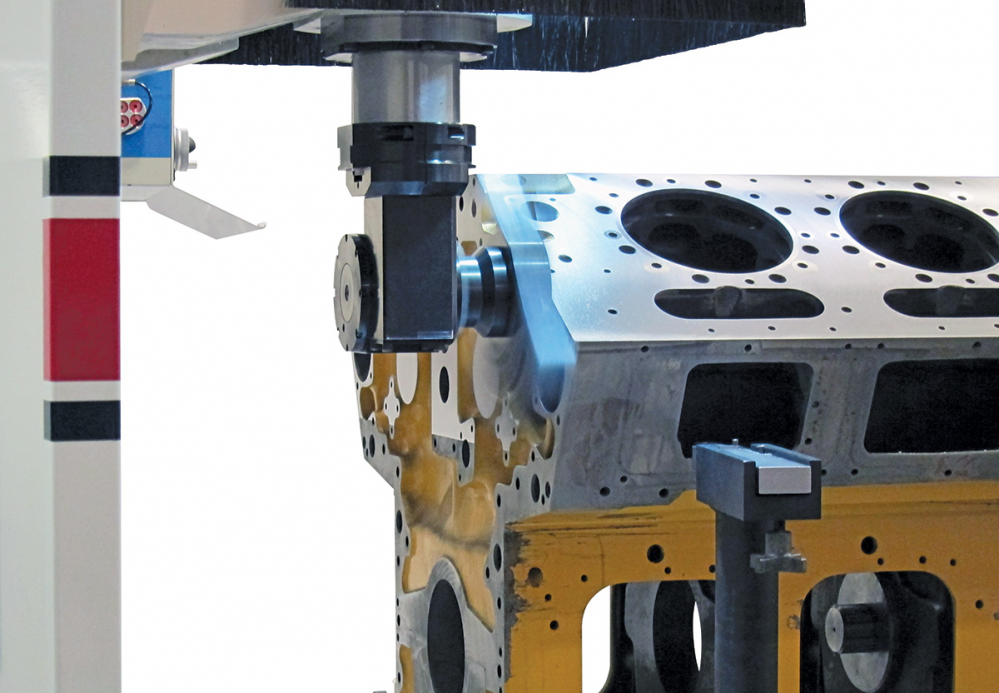

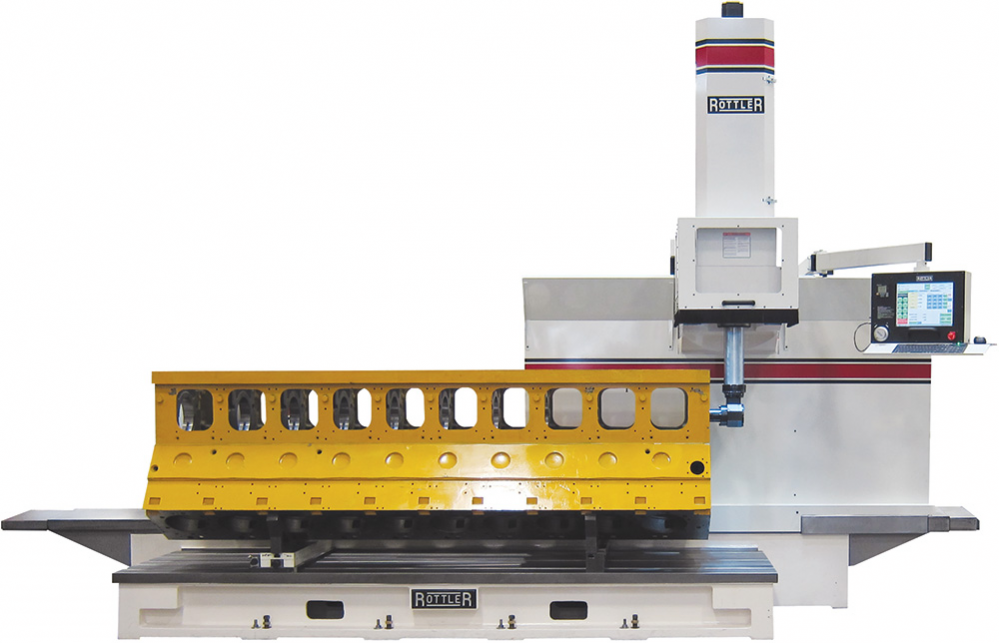

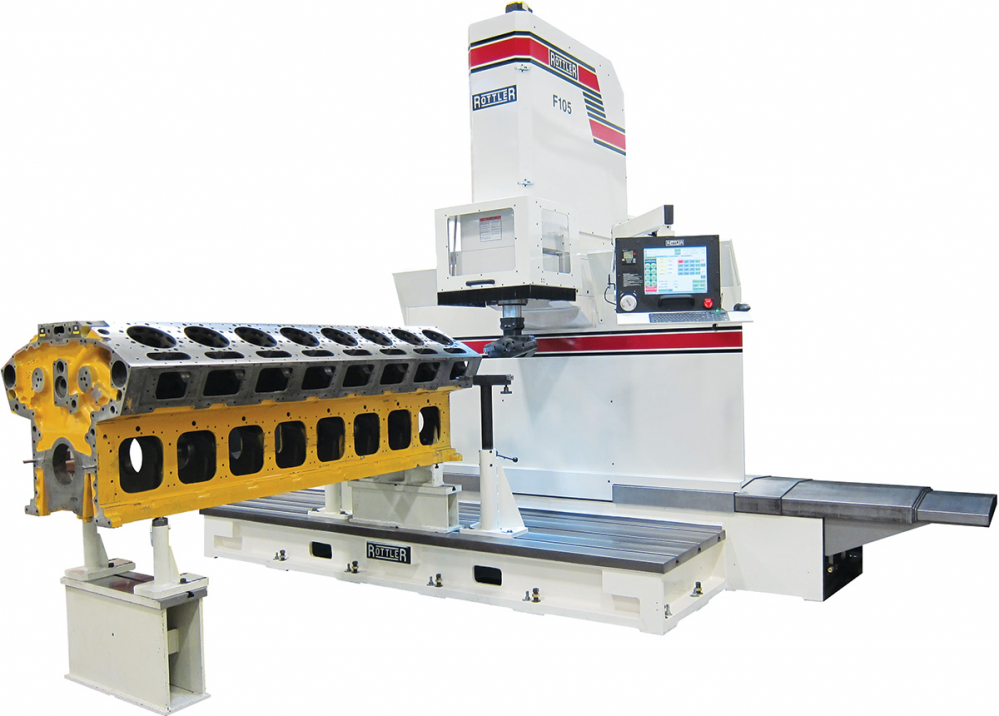

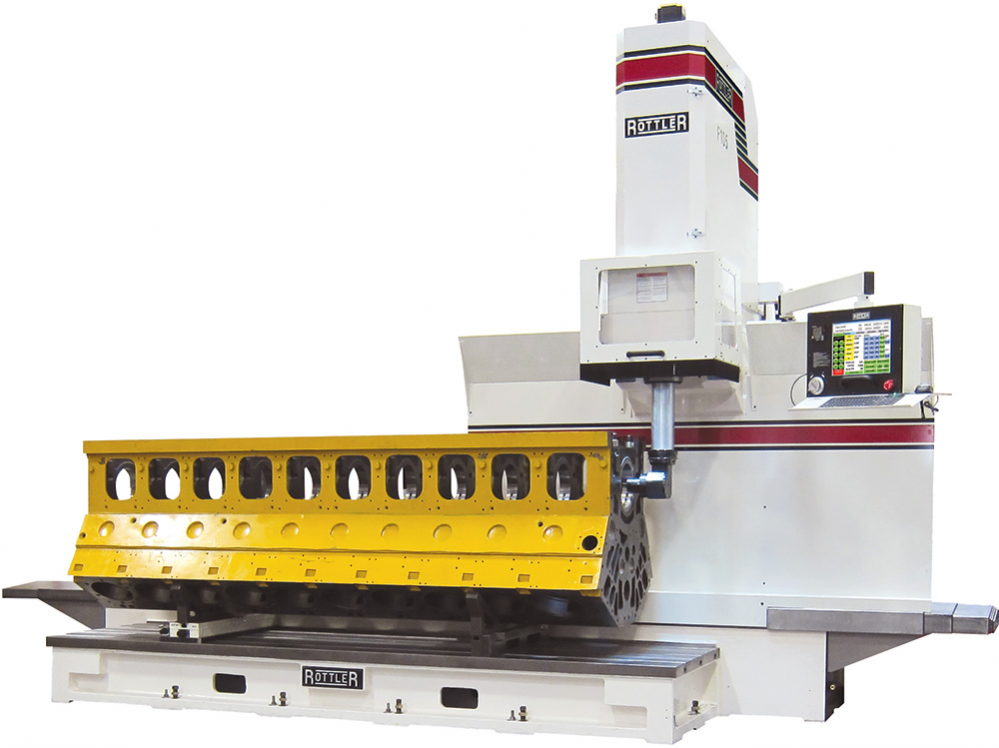

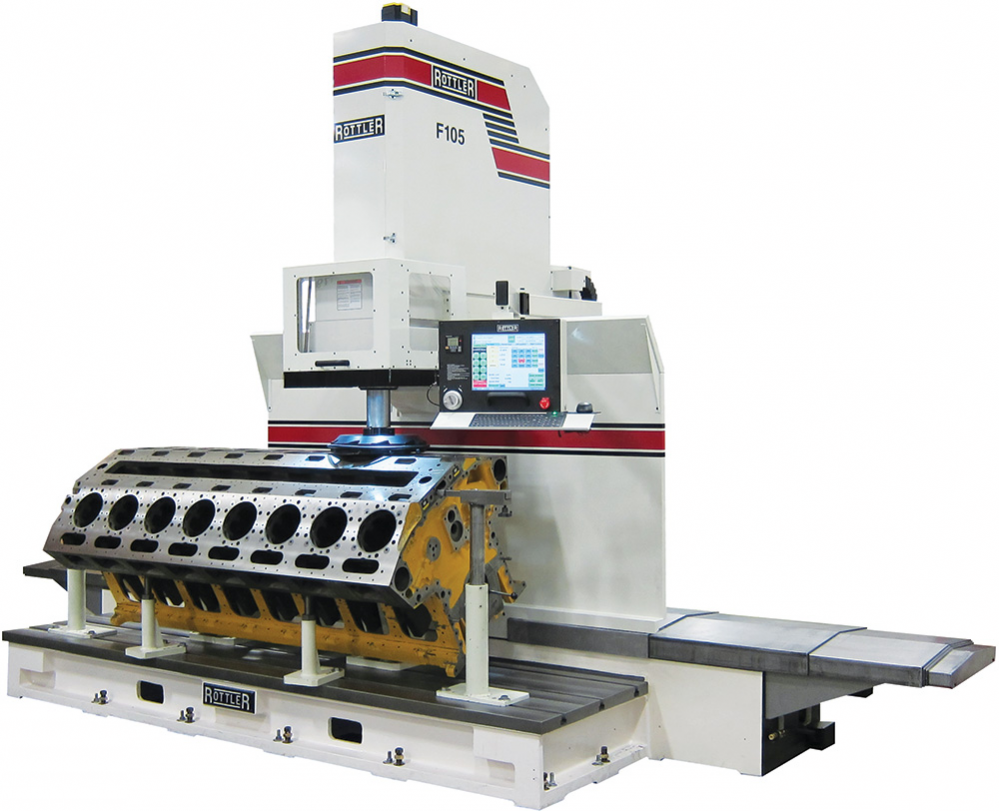

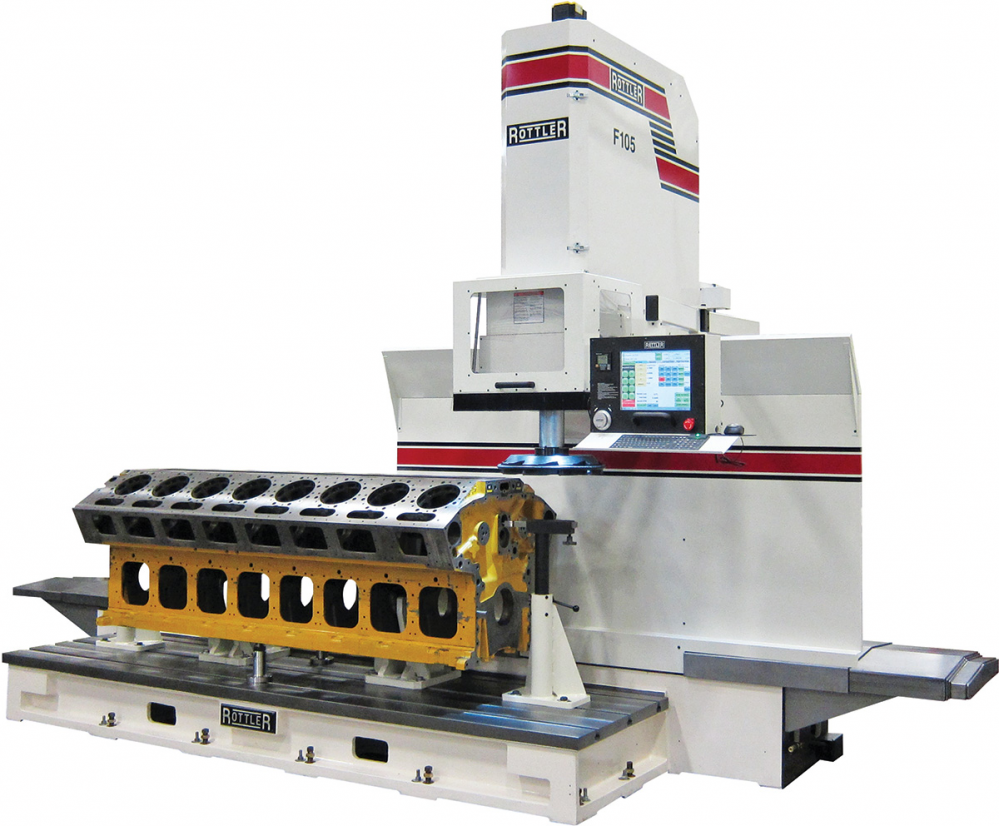

Станки на изображениях могут содержать опциональное оснащение
Программируемый автоматический центр механизированной обработки
Максимальная высота от стола до конуса шпинделя 1273 мм
Размер стола - 3 Т-образных паза 850 x 3430 мм
Максимальное расстояние от центра шпинделя до стойки 648 мм
Перемещение стойки по горизонтали (ось Х) 3350 мм
Перемещение шпинделя по вертикали (ось Z) 736 мм
Перемещение шпиндельной головки вперед-назад (ось Y) 406 мм
Скорость вращения шпинделя устанавливается в диапазоне 0-1000 об/мин
Привод шпинделя 12,75 кВт
Диапазон обрабатываемых соосных отверстий 19 - 508 мм
Диаметры режущих головок для поверхностной обработки 48.5 - 216 мм
Диаметр режущей головки 250, 360, 460, 570 мм
Занимаемое пространство по полу 2438 мм Д x 567 мм Ш
Размеры станка 2134 мм Д x 4572 мм Ш x 3480 мм В
Габаритные размеры 2134 мм Д x 4572 мм Ш x 2261 мм В
Вес (без дополнительных опций) 8182 кг
Требования к электропитанию 208-240 В, 60 A, 50/60 Гц, 3 фазы
Требования к сжатому воздуху 28 l/min @ 6 bar
Код цвета краски RAL9002 (Grey White)
