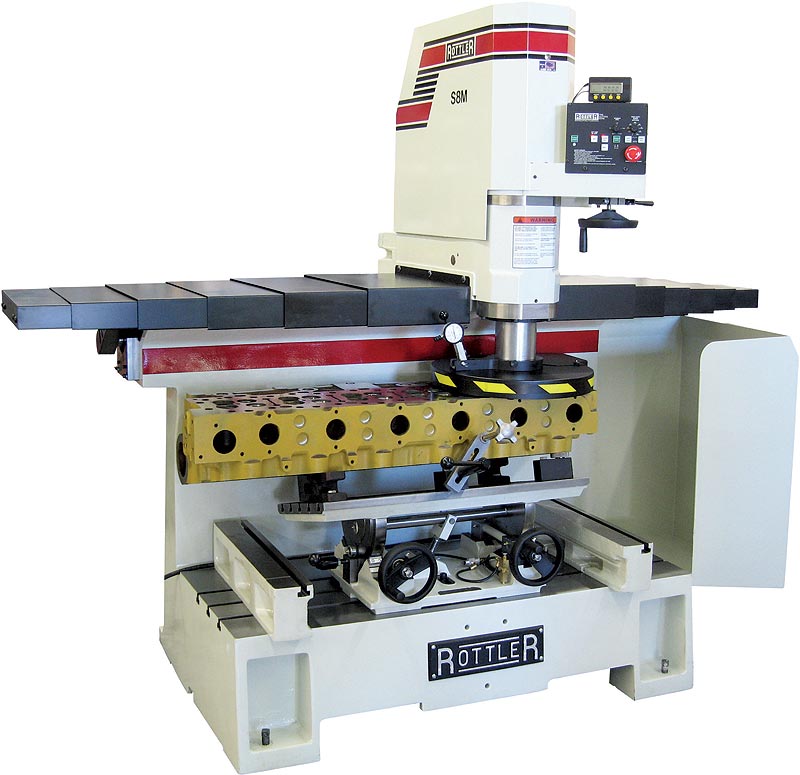

ROTTLER S8M
Станок для фрезерования без СОЖ и обработки привалочных плоскостей с ручным управлением

Высокопроизводительные и экономичные станки Rottler серии SМ для обработки привалочных плоскостей - отличное решение для механических цехов. Две модификации станка позволяют увеличить производительность как крупного цеха по восстановлению дизельных двигателей для тяжелых режимов эксплуатации и двигателей большой мощности, так и небольшой мастерской.

Все станки серии SМ используют единообразные инструменты и крепежные приспособления, в результате чего достигается универсальность; настройка станка производится быстро и просто. Качество чистовой обработки поверхности достигается за счет регулировки скорости подачи и обработки при помощи стандартного оснащения.

Для более подробной информации: см. брошюру, посвященную модели SM, или позвоните по телефону: +1 (253) 872-7050

  • Шпиндель для тяжелых режимов эксплуатации - рассчитан на использование инструментов из КНБ (кубический нитрид бора) и ПКА (поликристаллические алмазы). Большой диаметр, твердое хромовое покрытие, использование прецизионных тройных радиально-упорных подшипников гарантирует длительную эксплуатацию и высокое качество обработки.
  • Компактный дизайн - станок с цельной станиной и многослойными защитными щитками направляющих кулис является самым компактным станком для обработки привалочных плоскостей из имеющихся сегодня на рынке.
  • Высококачественная чистовая обработка поверхности - прецизионный шарико-винтовой привод с ременной передачей и бесступенчатым регулированием скорости и подачи позволяет осуществлять чистовую обработку современных многослойных стальных прокладок ГБЦ шероховатостью от 2Ra до 6Ra.
  • Система сухой фрезерной обработки - позволяет снизить расход СОЖ и облегчает очистку после работы! Кожух фрезерной головки направляет пыль и осколки в вакуумную систему, поставляемую дополнительно.
  • Возврат в нулевую точку по высоте - фреза всегда возвращается на нулевую высоту по вертикали в исходное положение для следующего прохода.
  • Последние технологические достижения в управлении - современное управление с автоматическим регулированием обеспечивает обработку сложных поверхностей.
  • Безопасность и долговечность - защитные щитки из многослойной стали закрывают и защищают направляющие кулисы, существенно увеличивая продолжительность эксплуатации.
  • Цикл механической обработки «от пола до пола» занимает небольшой промежуток времени - требуется не более 2-х минут для обработки головки и не более 8 минут - пары головок V8-блока.
  • Универсальность - возможность настройки на обработку поверхностей больших дизельных головок, таких как CAT3406 и 3412, а также дизельных блоков, таких как DetroitV71 и MercedesOM440.
  • Большой стол с Т-образными пазами - плоский цельный стол из чугуна марки Механит с Т-образными пазами позволяет использование любого крепежного приспособления и обработку любой детали – домкраты и зажимные устройства могут устанавливаться в любое место!
  • Плоская панель управления с лексановым защитным покрытием
  • По завершению автоматического цикла фрезерная головка возвращается на нулевую высоту по вертикали
  • Плавное изменение частоты вращения шпинделя от 350 до 1250 об/мин обеспечивает обработку различных металлов
  • Плавное изменение скорости подачи от 50 – 100 мм в минуту обеспечивают чистовую обработку поверхности с любой степенью шероховатости
  • Максимальный рабочий ход головки – 1270 мм
  • Точно подогнанная шариково-винтовая пара с ременной передачей в качестве поперечины рабочей головки
  • Быстрая скорость подачи – 2000 мм в минуту
  • Тройной упорный контактный подшипник больших размеров установлен в высокопрочный хромированный шпиндель
  • Специальное покрытие направляющих турцитом для уменьшения трения и увеличения срока службы
  • Фрезерная головка 420 мм
  • Патроны (2) для фрез с хвостовиком диаметром 3/8” (9,52 мм) круглой или квадратной формы IC (дополнительно имеются в наличии патроны для фрез  хвостовиком диаметром 1/2” (12,70 мм) IC)
  • Щиток фрезы для защиты от осколков, сбор осколков и выходное отверстие для подключения вакуумного насоса
  • Устройство измерения глубины для быстрого предварительного определения обрабатываемой поверхности
  • Цельная литая рама станка с 3 Т-образными пазами для использования универсального крепежа
  • Металлические крышки направляющих кулис, состоящие из нескольких частей, защищают шариково-винтовую пару и направляющие кулисы от попадания пыли и осколков
  • Руководство по эксплуатации

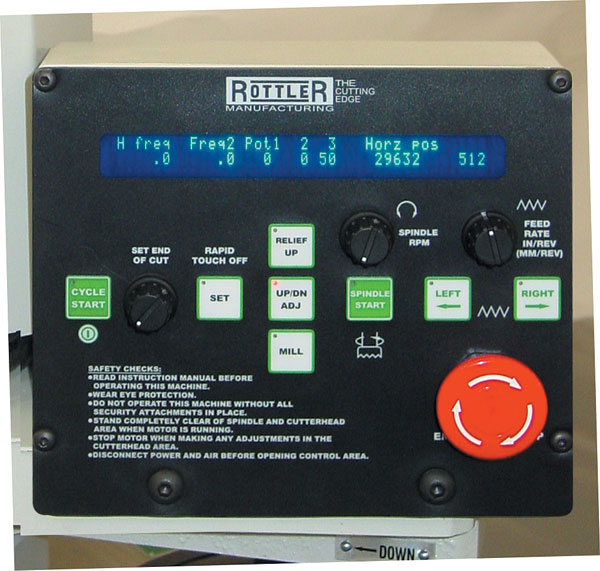

  • Сенсорные клавиши со светодиодными индикаторами - при нажатии загорается индикатор, что упрощает управление.
  • Высокая скорость подачи - способствует сокращению времени цикла до минимума.
  • Шарико-винтовой привод - прецизионный шарико-винтовой механизм, приводимый в движение зубчатым ремнем, обеспечивает плавную подачу шпиндельной головки.
  • Регулирование скорости и подачи - бесступенчатое регулирование скорости вращения (до 1250 об./мин.) и подачи шпинделя позволяет использовать различные резцы для обработки различных металлических поверхностей.
Для более подробной информации: см. брошюру, посвященную модели SМ, или позвоните по телефону: +1 (253) 872-7050

Станки на изображениях могут содержать опциональное оснащение
Диаметр фрезы 420мм
Ход фрезы горизонтальный 1275мм
Ход фрезы вертикальный 150мм
Максимальное растояние от режущей пластины до основания станка 635мм
Регулируемая скорость вращения шпинделя 1200-РПМ
Ргулировка ленты шпинделя .100-1мм
Ускоренный ход скорость (в минуту) 3048мм
Размер стола с Т-образными пазом 1370 x 530мм
Занимаемое пространство по полу 2160 x 1170мм
Требования к электрооборудованию 210-240Вт, 15A, 50/60Гц, 1Фаза
Требования к сжатому воздуху 14 I/мин @ 6 бар
Габаритный вес (исключая крепежи) 1860кг
Габаритные размеры 1702 Д x 1956 Ш x 2083мм В
Размеры станка 1143 Д x 1651 Ш x 1905мм В
Код цвета краски RAL9002 (Grey White)
