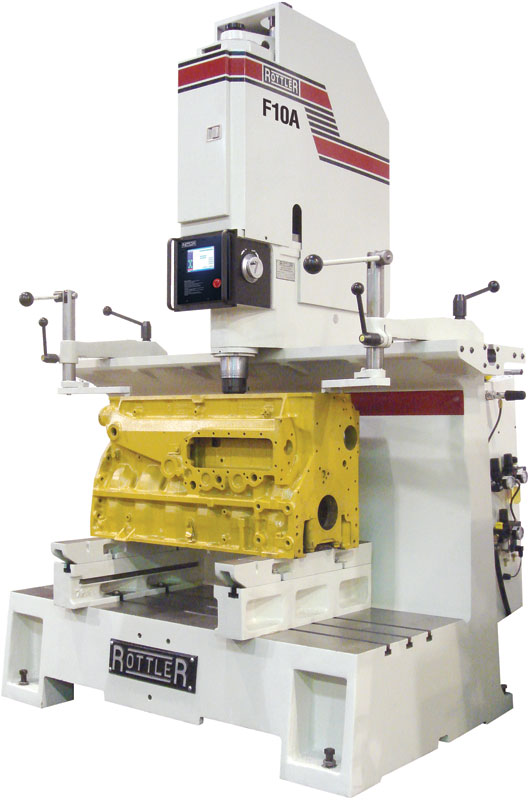

ROTTLER F10A
Программируемый станок для расточки цилиндров с переменной скоростью

Станок F10A был создан специально для стандартного и тяжелого режимов машинной обработки. Диаметр шпинделя в данной модели больше, чем в F9A. Стандартный шпиндель позволяет растачивать отверстия до 3,25" (8,2 мм), шпиндель для тяжелых режимов эксплуатации - до 9" (230 мм). Станок позволяет производить обработку больших гильз на высоких оборотах, а также обработку гильз за один проход, что повышает производительность.

Массивная цельная литая станина из чугуна марки Механит обеспечивает высокую прочность модели F10A и позволяет фиксировать и обрабатывать на станке блоки для дизельных двигателей большой мощности, таких как Cummins 855, Detroit 12V71, Mercedes 44V12, а также выполнять машинную обработку коробок передач и шатунов.

Станок модели F10A также может использоваться для расточки отверстий малого диаметра до 1,5" (38 мм), нужно только заказать специальную режущую головку.

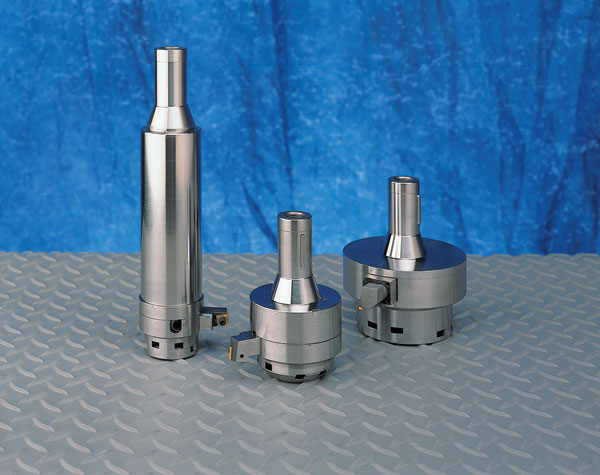

Полная расточка блока на 8 цилиндров за 15 минут. Сверление отверстия диаметром 6" (152,4 мм) или 4" (101, 6 мм) займет 35 секунд, обработка гильз 0,250 - не проблема. В наличии имеется режущий инструмент диаметром от 1,5 до 9 дюймов, а также инструмент для сверления сквозных и глухих отверстий. Прецизионный шарико-винтовой привод подачи гарантирует непревзойденную точность.

Для более подробной информации: См. брошюру, посвященную модели FА, или позвоните по телефону: +1 (253) 872-7050



  • Скорость - все модели FA оснащены высокопроизводительными сервомоторами переменного тока. Независимое устройство подачи позволяет установить желаемую скорость подачи с шагом от 0,001" (0,25 мм) до 0,012" (3 мм).
  • Точность - станки серии FA оснащены прецизионным шарико-винтовым приводом, позволяющим контролировать скорость подачи и положение режущего инструмента, благодаря чему оно может быть установлено с точностью до 0,0002" (0,005 мм).
  • Прочность- надежная конструкция шпинделей и подшипников Rottler гарантирует достаточную устойчивость станка, что позволяет производить обработку гильз больших двигателей в течение всего срока эксплуатации. Модель F10A оснащена шпинделем большого размера, что позволяет обеспечить наилучшую геометрию расточки при высокой скорости вращения шпинделя.
  • Эксплуатационная гибкость - возможность выбора параметров подачи позволяет максимально увеличить производительность станка. Увеличьте скорость подачи при расточке простых отверстий большого диаметра. Снизьте скорость при обработке гильз или зенковании. Станок F10A позволяет растачивать отверстия от 1,5" (38 мм) до 9" (230 мм). В наличии имеются твердосплавные инструменты для зенкования, снятия фасок, сверления со смещением и кольцевой расточки.
  • Надежность - станки серии F оснащены скоростной системой привода с клиновидной ременной передачей. Которая в сочетании с двумя независимыми двигателями вращения шпинделя и подачи позволяет обойтись без коробки передач.
  • Экономичность - высокоскоростным станкам серии Rottler FA на расточку блока требуется половина того времени, которое необходимо другим станкам. Используются износостойкие и при этом недорогие резцы нового поколения, которые гарантируют надежную работу станка на высокой скорости. Резцы не нуждаются в заточке, благодаря невысокой стоимости они являются прекрасным выбором для расточки цилиндров.

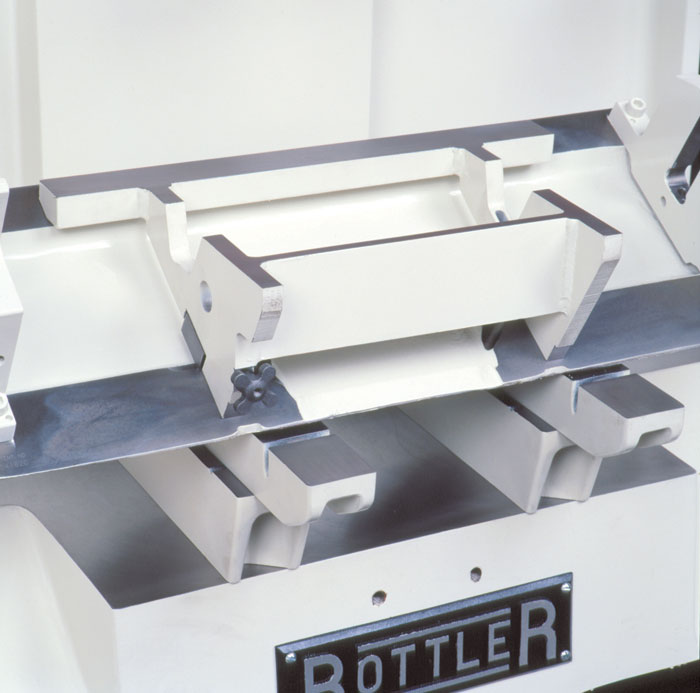

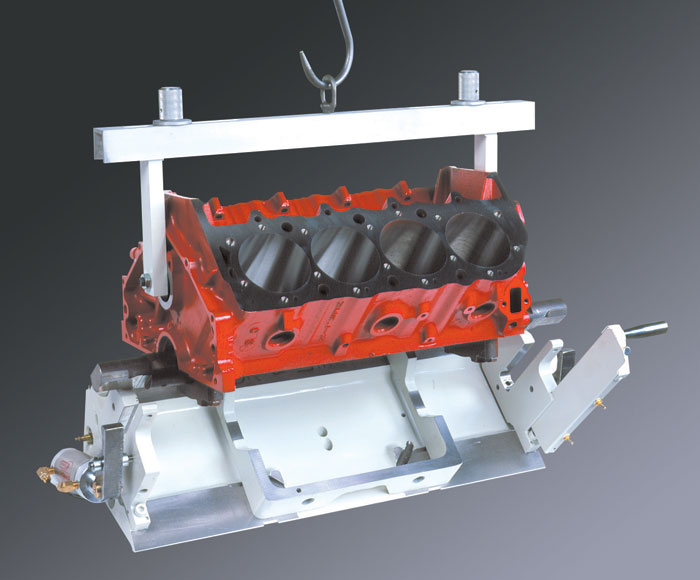

  • Зажимное устройство для блоков цилиндров в сборе (деталь № 502-1-30)
  • ЧПУ, управление при помощи сенсорного экрана, операционная система Windows, процессор Intel
  • Предусмотрено подключение станка к Интернету для обслуживания и обучения.
  • Программирование автоматических циклов обработки, включая расточку цилиндров, восстановление гильз и зенкование.
  • Программирование и управление станком при помощи сенсорного экрана.
  • Электронный маховик со стопорным устройством и возможностью ручного управления обеспечивает шаг 0,001" (0,01 мм) или 0,005" (0,125 мм)
  • Прецизионная цифровая индикация с точностью 0,0001" (0,002 мм)
  • Перемещение шпинделя с бесступенчатым регулированием производится с помощью прецизионного шарико-винтового привода и сервомотора.
  • Перемещение по вертикали (по оси Z) в направлении вверх-вниз – 15'' (380 мм).
  • Вращение шпинделя обеспечивает сервомотор - до 1200 об./мин.
  • Управление шпиндельной головкой с пневматическим приводом производится посредством сенсорной панели - прецизионное центрирование и перемещение влево/вправо на 50" (1270 мм)
  • Шпиндель для тяжелых режимов эксплуатации диаметром 3,25" (82,5 мм) с внутренними прецизионными радиально-упорными подшипниками и регулируемыми внешними подшипниками
  • Система быстрой замены резцов.

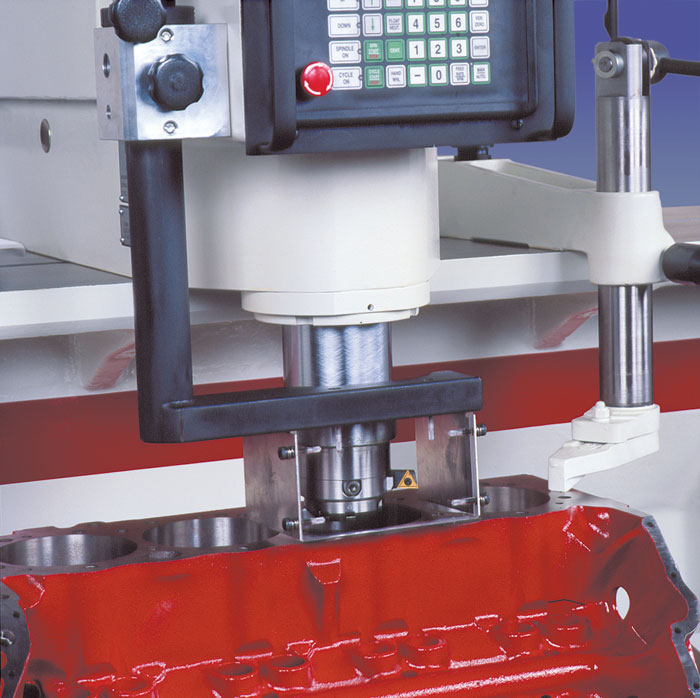

Автоматическая расточка цилиндров

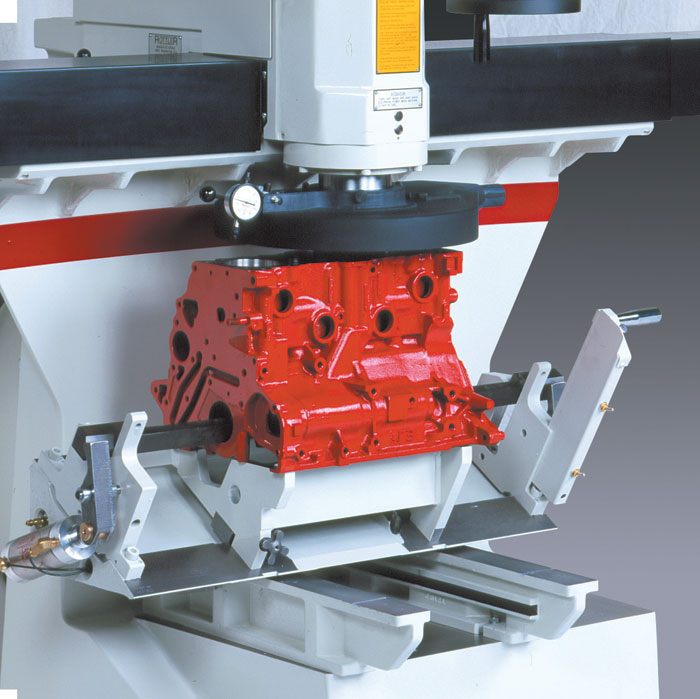

Расточка 4-х цилиндрового блока (время обработки 5-8 минут)




F10A - программируемый станок с управлением посредством сенсорного дисплея и ЧПУ на базе операционной системы Windows с процессором Intel.  Предусмотрено подключение к Интернету непосредственно со станка и постоянная поддержка.

Электронный маховик позволяет осуществлять управление вручную в двух режимах.  В режиме грубой обработки каждому углу поворота маховика соответствует передвижение инструмента на 0,001" (0,01 мм) и в режиме точной обработки - на 0,0001" (0,002 мм). Импульсный маховик позволяет осуществлять подачу с шагом 0,0001 или 0,001. Светодиодный индикатор определяет положение по вертикали с точностью до 0,0001.

Для более подробной информации: См. брошюру, посвященную модели FА, или позвоните по телефону: +1 (253) 872-7050


Станки на изображениях могут содержать опциональное оснащение
Полностью автоматический
Производительность расточки с опциональными режущими головками 38 - 228мм
Скорость вращения шпинделя 100-1200 РПМ
Подача вращения .025 - .300мм
Ход шпинделя (по вертикали) 381мм
Ход головки (по горизонтали) 1270мм
Стол с Т-образным пазом 1370 x 530мм
Конус шпинделя станка 670мм
Занимаемое пространство по полу (Д х Ш х В) 1625 x 1170мм
Привод шпинделя 3.3 HP 2.5Квт
Требования к сжатому воздуху 28 l/min @ 6 бар
Требования к электропитанию 208-240Вт, 30A, 50-60Гц, 1Фаза
Размер машины 1143 Д x 1549 Ш x 2032мм В
Габаритные размеры 1702 Д x 1956 Ш x 2311мм В
Габаритный вес 1682кг
Код цвета краски RAL9002 (Grey White)
